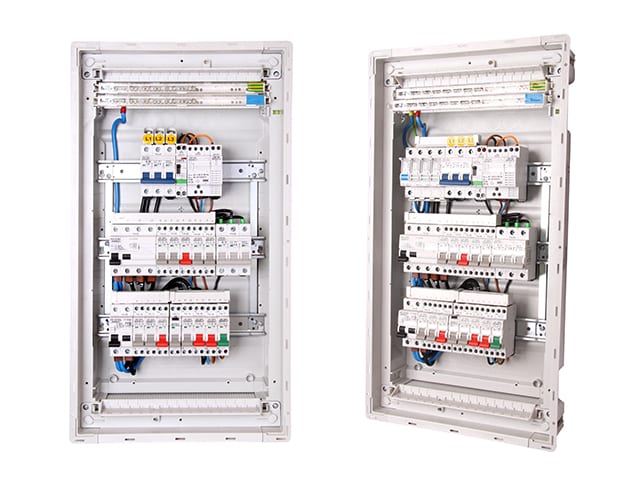

Jak ověřit návrh rozvaděče snadno a rychle online

Datum 03.03.2016

Komplikuje i Vám život „Ověřování návrhu rozváděčů“ podle ČSN EN 61439-3:2012 (spolu s ČSN EN 61439-1:2012 edice 2)?

Od 1.3.2016 byla spuštěna nová online aplikace www.overeni-navrhu.cz, která zdarma propočítá nejhorší možnou kombinaci tepelného zatížení a následně vygeneruje veškerou potřebnou dokumentaci k rozvaděčům sestavených z přístrojů BONEGA v libovolné kombinaci a do různých skříní.

Výhody systému:

  1. Velmi široké možnosti kombinací přístrojů včetně přepěťových ochran apod.
  2. Není omezen na konkrétní značku rozvaděčových skříní. Sortiment skříní lze i na základě požadavků neustále rozšiřovat. Stačí, když nám sdělíte požadavek, doložíte parametry a certifikaci podle ČSN EN 61439-1 ed.2, ČSN EN 61439-3.
  3. Není třeba stahovat žádný program, vše funguje přímo v prohlížeči.
  4. Platnost pro celé EU.
  5. Jediný systém, který vyřeší také případy kdy:
    • přijdete k již zabudovanému prázdnému rozvaděči na stavbě
    • budete upravovat rozvaděč a musíte provést „Nové ověření návrhu“
  6. Celý proces trvá jen cca 5-10 minut. Aplikace se neptá na žádné zbytečné údaje. Vše co lze odvodit, aplikace sama odvodí.

Návod na použití

1) Otevřete v prohlížeči webovou stránku www.overeni-navrhu.cz …

… a klikněte na tlačítko Sestavit nový rozváděč.

homepage



2) Přiřaďte přístroje k jednotlivým fázím dle jejich zapojení

Na výběr máte široký sortiment přístrojů BONEGA včetně přepěťových ochran. Doporučujeme doplnit také uživatelské popisky. Ty Vám mimo jiné pomohou i ve fázi rozmístění přístrojů v rozvaděči. Pro lepší přehlednost můžete kliknout na název přístroje a označit danou větev za hotovou.

zapojeni
3) Vyberte vhodnou skříň

Aplikace automaticky vypočítá nejhorší možné tepelné zatížení Vašeho zapojení přístrojů (na každé fázi) a nabídne pouze skříně, které vyhovují jak tepelným zatížením, tak počtem modulů. Ve výběru jsou zastoupeny skříně značky Hager, EATON nebo ELCON. Další můžeme na základě požadavku přidat za podmínky, že budou odpovídat ČSN EN 61439-1 ed.2, ČSN EN 61439-3. Prázdná políčka v nabízených skříních vám pomohou v rozhodování o rezervách.

skrine
4) Rozmístěte přístroje do rozváděče

Jednoduše pomocí myši přetáhněte Vámi zvolené přístroje na požadovanou pozici v rozváděči. Pokud budete mít vyplněné i popisky, tak se zobrazí u přístroje označený obvod.

 rozlozeni

5) Doplňte údaje o Vaší firmě

Uvedené údaje budou doplněny na příslušná místa v dokumentaci.

 5

6) Obratem obdržíte na Váš email tyto přílohy v pdf:

  1. Obecné informace
  2. Charakteristiky rozhraní
  3. Schémata
  4. Montážní pokyny
  5. Protokol o kusovém ověřování
  6. Výrobní štítek s QR kódem
  7. ES prohlášení o shodě
  8. Návod na použití
  9. Poptávku se seznamem přístrojů pro předložení ve Vašem velkoobchodě

 6



Systém lze nezávazně vyzkoušet na www.overeni-navrhu.cz. Pokud vygenerovanou dokumentaci nakonec nepoužijete, nic se neděje
