TMV SS – Novinky v oblasti Diagnostiky transformátorů a primárních zařízení VN a VVN

Datum: 11.05.2020

MRCT

Transformátory jsou nedílnou součástí energetických soustav zahrnujících výrobu, přenos, distribuci i spotřebu. V případě diagnostiky je zapotřebí se zaměřit na všechny části transformátoru, ať se již jedná o vinutí, jádro, pevnou izolaci, propoje, průchodky, přepínač odboček (pokud je použit), ale i případnou olejovou náplň. Skupina Megger (v této produktové oblasti na trhu ČR a SR zastupovaná firmou TMV SS) nabízí unikátní kombinaci dedikovaných přístrojů a metod pokrývajících komplexně potřeby diagnostiky a testování transformátorů, a to včetně transformátorů přístrojových.

Za zřejmě nejkomplexnější materiály (kromě standardů IEC a IEEE) je možno považovat materiály CIGRE definující jak soubor zkoušek a metod jako celku, tak jednotlivých postupů, zejména 445 (komplexní přehled), 342 (SFRA) a 414 (dielektrická odezva).

Megger nabízí jak jak přístroje jednoúčelové (převodoměry, ohmmetry, izolační testery), tak přístroje univerzální pokrývající široké spektrum metod. Mezi příklad takového přístroje je možno počítat systém TRAX.

Systém TRAX dokáže nahradit několik samostatných zařízení a zkrátit tak testovací dobu na minimum.

Umožňuje krom testování transformátorů ijednoduché testy primárních spouští a ochran, základní testování vypínačů i provádění ohmických měření, či dalších testů v prostředí rozvoden vysokého napětí, a to napětím až 2200 V a proudem 800 A (TRAX280) ve frekvenčním rozsahu 5 – 500 Hz. Pomocí volitelného příslušenství je možné max. napětí navýšit až na 12 kV, proud na 2kA a frekvenční rozsah rozšířit až na 1 – 500 Hz. Lze jej s úspěchem použít i na testování motorů či generátorů, či měření impedance vedení.

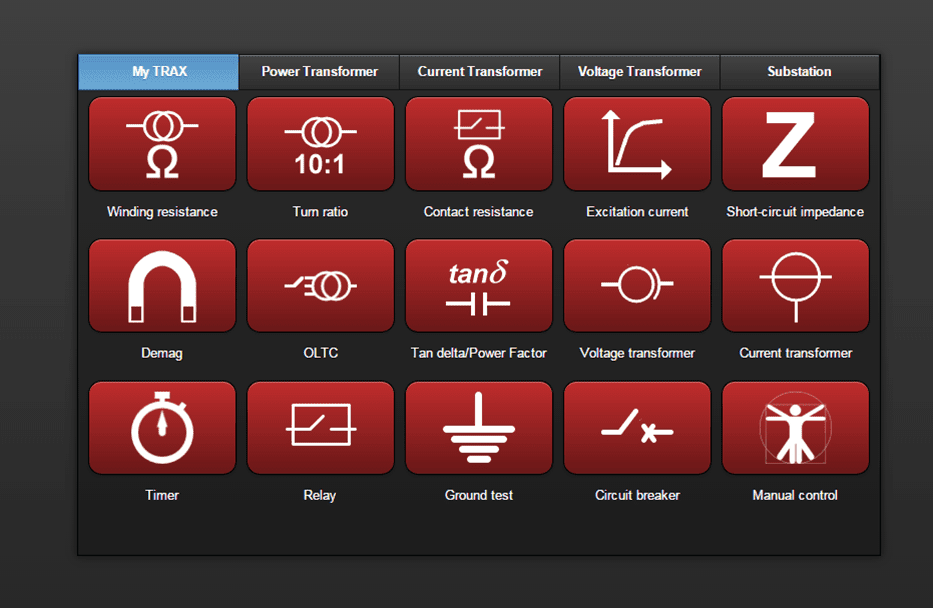

Jedná se o univerzální a kompaktní (váha pouze 26kg!) nástroj vhodný pro praktické testování na prvcích VN a VVN. Systém TRAX je možno ovládat prostřednictví interního SW pomocí dotykové obrazovky, a to buď v plně manuálním režimu, nebo pomocí předdefinovaných šablon softwaru PowerDB. Testovací protokoly mohou být rozděleny po jednotlivých testech, nebo může být vytvořen celkový protokol obsahující hodnoty ze všech testů. K dispozici je i verze TRAX bez dotykové obrazovky určená pro uživatele, kteří chtějí ovládat výhradně pomocí PC nebo chtějí TRAX implementovat do vlastního SW prostředí.

Vlastnosti a výhody:

  • 1 multifunkční přístroj, namísto několika
  • Velká flexibilita při nastavení výstupního napětí a proudu
  • Velmi lehké (26kg) a kompaktní zařízení
  • Uživatelsky přívětivé ovládací rozhraní
  • Hmotnost včetně tašky umožňuje transport letadlem jako běžné zavazadlo!

Možnosti měření:

  • Převodu transformátoru
  • Odpor vinutí transformátoru
  • Proudové dráhy přepojovače odboček – kontinuita, měření časování a dynamického odporu, včetně kvantifikace časových parametrů
  • Měření excitačního proudu
  • Rozptylové reaktance / zkratové impedance, magnetická balance
  • Adaptivní demagnetizece
  • Testování proudových a napěťových transformátorů
  • VN testování Tan Delta (12kV) včetně testování průchodek
  • Teplotní korekce založená na skutečné odezvě transformátoru
  • Manuální mód

TRAX je univerzálním zkušebním zařízením vynikajícím nejen v precizní schopností měření, vysoce intuitivní ovladatelností a širokým spektrem připravených testovacích módů, ale i univerzalitou nasazení a vysokou odolností pro nasazení v terénu. Přijďte se o přednostech přesvědčit sami v rámci našich předváděcích akcí. Věříme, že budete velmi pozitivně překvapeni!

Po měření izolačních stavů nabízí Megger legendární řadu MIT / S1 nabízející napětí v řadách 5, 10 a 15 kV. Výjimečnost těchto přístrojů je daná nejen odolností vůči rušení a maximálním proudem, ale spolehlivostí a robustností zařízení.

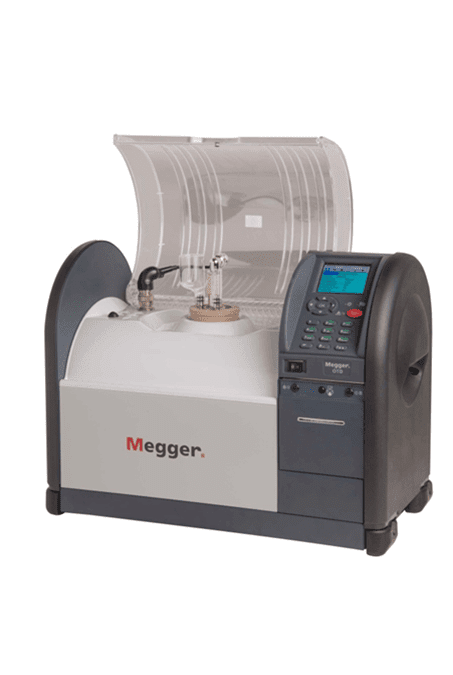

Stejně tak pro měření vlastností izolačního oleje jsou určeny dedikované přístroje OTS a OTD. Zatímco řada OTS je určena pro měření průrazného napětí oleje (například dle IEC 60156) tak řada OTD je určena pro měření ztrátového činitele dle IEC 60247

Již standardní součástí diagnostických měření jsou testy založené na frekvenčních principech, ať se již jedná o postupy nazývané zkratkou SFRA nebo DFR. Zatímco SFRA analyzuje a porovnává frekvenční odezvu transformátoru. Pro tuto metodu nabízí Megger řadu přístrojů FRAX, vynikajících jak kompaktností, tak schopností měřit do extrémně nízké hodnoty pohybující se za hranicí -120 dB.

Metoda DFR (Dynamic frequency response) umožňuje nejen reálnou teplotní korekci tg delta, ale i kvantifikaci vlhkosti obsažené přímo v papírové izolaci (ať se již jedná o transformátor, průchodku či PILC kabel) bez ohledu na teplotní dynamiku diagnostikovaného stroje. Stejně tak umožňuje bezdemontážní detekci korozivní síry, případně monitoring vysušování stroje, ať již ve výrobě, tak při korekčním zásahu v průběhu životnosti stroje. Přístroj IDAX funguje na odlišném principu – zjednodušeně se dá říci že se jedná o měření tg delta jako funkce frekvence. Je možno využít frekvence od 1 kHz až do 0,1 mHz. Jedná se o velmi rychlý proces na stanovení vlhkosti papírové izolace, nikoliv o standardní přepočet přes vlhkost oleje zahrnující velké nejistoty.

Jedním z mnoha důvodů proč se výrobky Megger těší celosvětové oblibě, jsou zařízení Megger TTR a MTO, špičkové přístroje pro měření odporu vinutí (MTO) a převodu transformátoru (TTR). Loňský rok došlo k představení nového zařízení Megger MWA, které se staví na vrchol této řady, jelikož je kombinací MTO / TTR a umožňuje provádět jak měření odporu vinutí, tak i měření převodu transformátoru.

V praxi je velkou výhodou MWA je použití pouze jedné kabelové sady pro oba typy měření, čímž výrazně snižuje čas měření. Kabelová sada se připojí na začátku měření ke všem fázím transformátoru a měření jednotlivých fází pak probíhá automatizovaně pomocí zabudovaného softwaru. V průběhu měření tedy není potřeba měnit zapojení přístroje.

Možnosti měření:

  • 3F převod transformátoru
  • 3F Odpor vinutí transformátoru
  • Měření kontinuity OLTC při přepínání odboček
  • 3F demagnetizace jádra
  • Excitační proudy, odchylky polarity a fázového posunu
  • Oteplovací zkoušky

MWA je dostupné ve verzi s integrovaným počítačem, velkou 12“ dotykovou obrazovkou a termotiskárnou. Není tedy nutné pro měření přístroj připojovat k PC. V případě požadavku na ovládání přes PC je spolu dodáván software PowerDB, který nabízí ovládací rozhraní identické s rozhraním přístroje.

Megger MRCT je lehká a přenosná jednotka zaměřená na testování proudových / napěťových transformátorů proudu. Pokrývá široké spektrum testů běžně aplikovaných na přístrojové transformátory, jako jsou např. saturační / excitační test, měření převodu a odporu vinutí, demagnetizace a také měření izolačního odporu. MRCT pak dále automaticky dopočítává a zobrazuje chybu převodu, saturační křivky a kolena přístrojových transformátorů. Samozřejmostí je možnost připojení k PT s vícenásobným sekundárním vinutím a jejich testování bez nutnosti přepojování kabeláže. Napětí je možné generovat v rozsahu 0 – 2000V, proudový výstup disponuje rozsahem 0 – 60A (30A@200VA; 60A@600VA). Díky těmto výstupům je možné MRCT využít k testování základních druhů elektrických ochran.

Možnosti měření:

  • Saturační / Excitační test (AC&DC)
  • Testování PTP, PTN a kapacitních PTN
  • Testování převodu, polarity a fázového posunu
  • Odpor vinutí / demagnetizace
  • PTP zátěžová zkouška (Burden test)
  • Měření izolačního odporu

MRCT je možné ovládat buď pomocí PC s nainstalovaným softwarem PowerDB, nebo pomocí integrované dotykové obrazovky. V obou případech se jedná o identický software, který slouží jak k ovládání přístroje (automatické šablony pro testování atp.), tak k vytváření protokolů o měření a jejich archivaci.

Zcela novou součástí sortimentu Megger i TMV SS jsou přístroje na měření částečných výbojů z produkce německé firmy Power Diagnostix. Jedná se o osvědčené přístroje pro měření částečných výbojů, jak přímo ve výrobních závodech dle IEC 60270 (a navazujících standardů), tak přímo v terénu. Jedná se o poměrně rozsáhlo oblast, které bude věnován separátní materiál, případně dedikované přednášky v rámci níže zmíněného semináře.

Společnost “TMV SS“ pořádá letos již 19. ročník odborných seminářů „Testování, diagnostika, monitoring a termografie v energetice a průmyslu – OPEN HOUSE 2020, které se budou konat již tradičně v areálu hotelu „Skalský Dvůr“ v katastru obce Lísek. Jednotlivé semináře budou tematicky zaměřeny a členěny podle měřicí techniky a oboru její aplikace. Semináři budou návštěvníky provázet zkušení domácí i zahraniční lektoři, a samozřejmostí jsou též oblíbené přednášky externích lektorů. OPEN HOUSE 2020 se koná ve dnech 22. 9. až 24. 9. 2020. Podrobnější program a přihlašovací formulář je ke stažení na stránkách společnosti “TMV SS“.

Společnost “TMV SS“ je schopna nabídnout měřící techniku dle požadavků zákazníka na konkrétní aplikaci. Samozřejmostí je předvedení techniky vyškolenými odborníky u Vás či na smluveném místě. Po zakoupení kamery probíhá zaškolení uživatelů, ve vlastním školicím středisku, u Vás či v terénu, stálou zákaznickou podporu a uživatelským Hot-line. Společně s tímto poskytujeme akreditovaná školení a zprostředkováni kontaktů se špičkami v oboru. Mezi další služby patří záruční a pozáruční servis, kalibrace, nebo např. možnost zapůjčení náhradního přístroje po dobu opravy apod.
