Jak má vypadat modulární nouzové STOP tlačítko, abyste splnili normu?

Datum 27.06.2025

Female engineer using laptop computer for safety control checks or manufacturing maintenance work in factory building or construction site. woman engineer inspector working in industry product line

Nouzové tlačítko je jedním z nejdůležitějších bezpečnostních prvků v průmyslové automatizaci. V krizové situaci rozhodují vteřiny – a právě tehdy musí být STOP tlačítko spolehlivé, snadno dostupné a jednoznačně funkční.

U modulární varianty nestačí ale jen červená hlavice na žlutém pozadí (jako je to u kompaktního tlačítka). Pokud chcete, aby vaše řešení skutečně odpovídalo požadavkům normy ČSN EN 60947-5-5, musíte při návrhu a instalaci dodržet několik technických pravidel. V tomto článku se podíváme na to, co všechno musí modulární nouzové tlačítko splňovat, jaké varianty máte k dispozici a čemu se rozhodně vyhnout.

Vyberte správnou variantu hlavice

Máte na výběr mezi neprosvětlenou (MPE) a prosvětlenou (MPM) verzí.

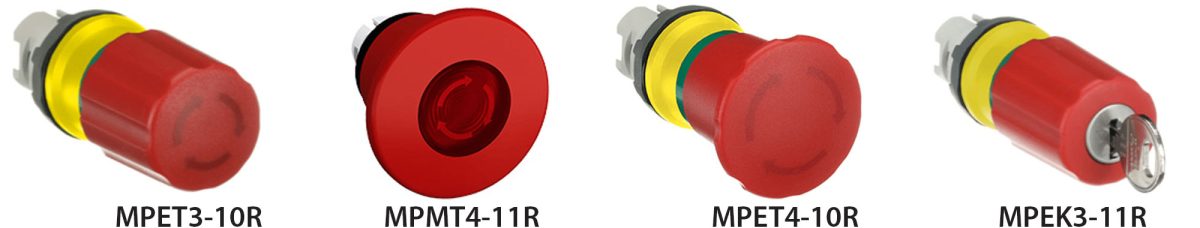

Rozhodněte se pro průměr hlavice – 30, 40 nebo 60 mm – a zvolte způsob uvolnění:

  • otočením,
  • tahem,
  • nebo klíčem.

Použijte správný blok kontaktů

Pro nouzové zastavení musíte použít 3pozicový blok kontaktů. 5pozicový blok není pro tuto aplikaci povolen.

3pozicový blok kontaktů k tlačítku nouzového zastavení

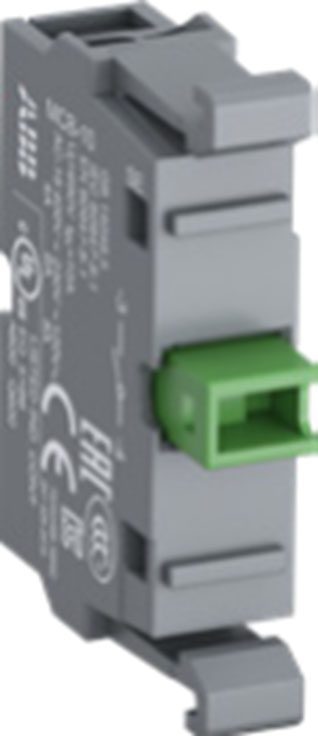

MCB-10
MLBL-00W

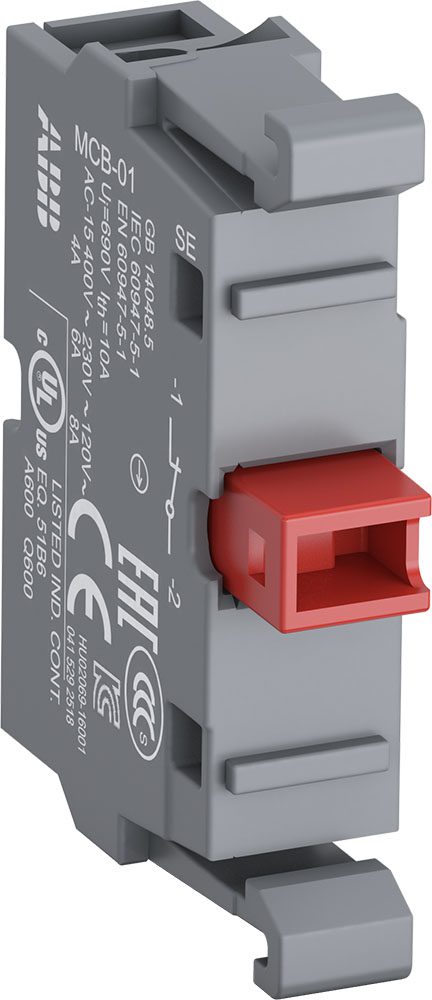

MCB-01

Kontaktní MCB bloky

Zkontrolujte kompatibilitu držáku

Držák osazujte pouze:

  • standardními kontaktními bloky MCB
  • volitelně LED modulem MLBL

Držák musí být vybaven pouze standardními kontaktními bloky MCB a volitelně je povolen blok LED osvětlení MLBL. Zdvojené bloky ani kontakty MCBL s mikrospínači nesmí být pro aplikaci nouzového zastavení použity.

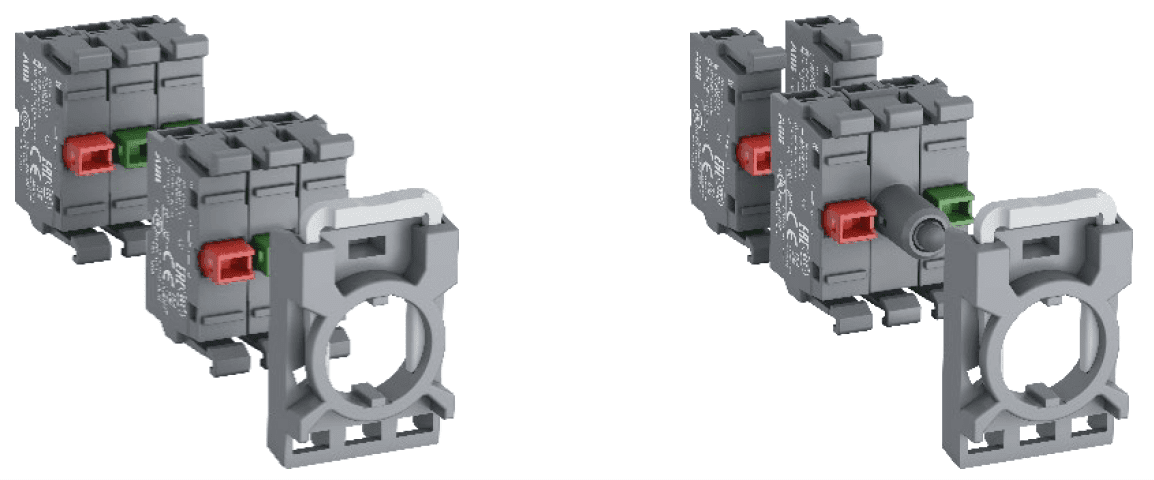

Konfigurace neosvětlené sestavy se 6 kontaktními bloky a konfigurace osvětlené sestavy se 4 kontaktními bloky

Dodržte maximální konfiguraci

Maximální kapacita neosvětlené konfigurace je 6 kontaktních bloků (2 řady po třech blocích), zatímco osvětlená konfigurace nabízí maximálně 4 kontaktní bloky a jeden modul LED..

Spolehněte se výhradně na atestované a testované produkty a to jak laboratorně, tak samozřejmě v praxi. Zdroj: ABB s.r.o.

Vybrat správné tlačítko nebo přepínač z desítek variant může být náročné – obzvlášť u modulárních řešení. Jak jsme si ukázali, i tak zdánlivě jednoduchý prvek, jako je STOP tlačítko, může mít různé parametry: podsvícení, průměr hlavice nebo způsob uvolnění.

Abyste se v nabídce neztratili, je tu nástroj eConfigure. Díky přehlednému průvodci snadno nastavíte požadované vlastnosti a konfigurátor vám doporučí konkrétní hlavici, držák i kontakty přesně na míru vašemu řešení.

Potřebujete návrh řešení zabezpečení? Kontaktujte nás.

ABB s.r.o., Elektrotechnika, Ing. Jiří Hráček, jiri.hracek1@cz.abb.com
