Převodníky a vyhodnocení spotřeby pro sběrnici M-BUS

Datum 12.11.2025

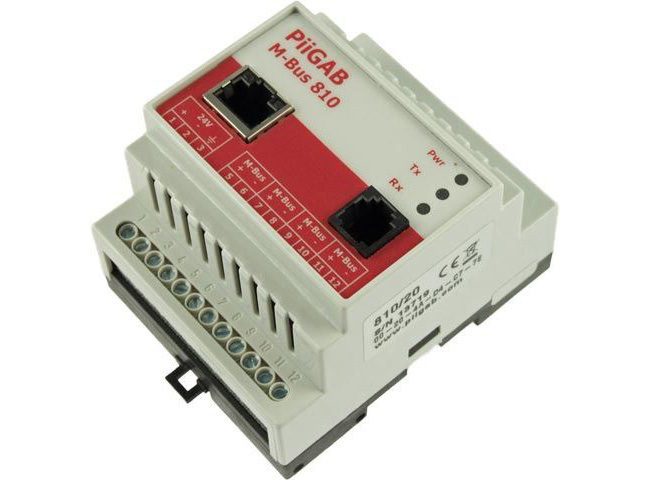

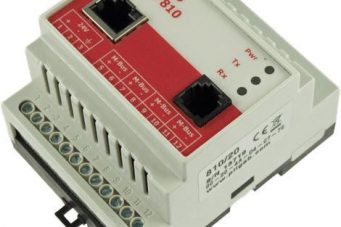

PiiGAB 810 převádí sběrnici M-BUS na Ethernet. Foto: Papouch

Sběrnice M-BUS (také Meter Bus) je určena především pro dálkový odečet hodnot z měřičů spotřeby. Běžně se používá u elektroměrů, měřičů tepla, vodoměrů i plynoměrů. Na jednom segmentu sběrnice M-BUS může být připojeno až 250 zařízení. Papouch store s.r.o. dodává řadu zařízení pro tuto sběrnici.

Převodníky sběrnice M-BUS na jiné standardy

Aby byla zajištěna návaznost na další komunikační rozhraní (Ethernet, ModBus RTU i TCP, RS232…), používá se celá řada převodníků.

PiiGAB 810 a PiiGAB 900 jsou převodníky sběrnice M-BUS na Ethernet. PiiGAB 900 navíc umožňuje převádět i sběrnici ModBus a má další sofistikované funkce. Vyrábějí se ve verzích pro 2, 5, 20 nebo 60 zařízení typu M-BUS slave, PiiGAB 900 pak až 120 zařízení. K dispozici je volitelně i šifrování dat.
PiiGAB 900S/WL je převodník na Ethernet pro sběrnici Wireless M-BUS, tedy pro připojení bezdrátových měřičů. Umožní připojit až 500 bezdrátových zařízení.

Převodníky typu PW umožňují konvertovat sběrnici M-BUS na linku RS232 nebo RS485.
Dalším zajímavým modulem pro přenos dat je RelAir R2M, který převádí až 63 bezdrátových měřičů do „drátové“ sběrnice M-BUS.

Připojení elektroměrů s pulsním výstupem (S0) a další rozšíření Pro měřiče s impulsním výstupem jsou určeny moduly PadPuls s jedním až čtyřmi vstupy. Tak lze do sys-tému měření začlenit i starší elektroměry a vodoměry bez nutnosti jejich výměny.

Pokud je v objektu (např. bytovém domě) již rozvedena sběrnice M-BUS, nabízí se myšlenka využít ji i pro jiné účely, než je měření spotřeby. RelAir ICS je teploměr a vlhkoměr s rozhraním Wireless M-BUS, který existuje v provedení pro vnitřní i vnější prostředí.

WebLog120 a WebLog250: Kompletní řešení odečtů pro bytový dům

Data z měřičů s rozhraním M-BUS jsou obvykle převedena na jinou sběrnici (viz. výše) a pak vyhodnocena některým z programů pro měření spotřeby, rozúčtování apod. Jsou však situace, kdy se hodí i lokální zpracování bez nadřazeného systému.

Pro ukládání a zpracování dat z měřičů M-BUS jsou k dispozici WebLog120 na DIN lištu, nebo WebLog250 s dotykovou obrazovkou. Obě verze umí automatické odečty v nastavené dny v měsíci, export dat do mnoha formátů a odesílání reportů e-mailem. Oblíbený je export do Excelu, výsledná tabulka je ideální pro další zpracování. WebLog je kompletním řešením pro bytový dům.
K převodníku PiiGAB 810 je možné dokoupit rozšíření EnergyMonitor, které zobrazí stavy měřičů přímo na webových strán- kách převodníku. Ke zjištění spotřeby pak stačí běžný webový prohlížeč. Export dat je pak možný v XML nebo pomocí http GETu.

Speciality

Do této kategorie patří například M-BUS Splitter, který umožní připojení až čtyř měřičů ke dvěma masterům, nebo opakovač sběrnice M-BUS s názvem PW100.

Na webu www.papouch.com v sekci M-BUS jsou i další zajímavá zařízení pro sběrnici M-BUS. Všechny uvedené produkty je možné zapůjčit k vyzkoušení a technici společnosti Papouch rádi poradí s jejich aplikací.
