BT-22: jednoduchý multimetr za symbolickou cenu

Datum 22.08.2020

Zajímavé multimetry dnes pořídíte i s daní za méně než tři sta korun. A pokud se vás třeba s kamarády sejde více, dostanete od pěti kusů další výraznou slevu. Ale co kompromisy, nebude jich až příliš mnoho?

Boduje velikostí

Nabídka digitálních multimetrů musí logicky někde začínat a byla by určitě velká škoda, kdybychom zde výchozí modely přehlíželi jen proto, že se pohybují až na samotné dolní cenové hranici. To je také případ kapesního multifunkčního měřidla BT-22 značky BASETech, kterou již můžete znát z našeho dřívějšího testu (S laboratorními zdroji BT-305 má napětí zelenou). Zařízení padne skvěle do ruky a když na to přijde, bude možné stejným palcem ovládat i otočný přepínač. Jeho pět poloh zde umožňuje změřit stejnosměrná nebo i střídavá napětí až do 600 V (CAT III), vyčíslit odpor do 20,00 MΩ a rovněž akusticky ověřit vodivost spoje. S přiloženým termočlánkem typu K multimetr zhodnotí teplotu v rozmezí od -40 °C až do +300 °C, a pokud jde o poslední funkci voliče, NCV, prostor dostane i bezkontaktní test přítomnosti síťového napětí.

Přístroj sází výhradně na automatické přepínání rozsahů, takže si při jeho dalším ovládání vystačíte s pouhými dvěma tlačítky. Žlutým přepínáte mezi jednotlivými typy měření (Select), zatímco modré pak umí přidržet výsledek na displeji (Hold). Dvě zde ostatně budou i vstupní zdířky a stejný počet očekávejte také v případě běžně dostupných 1,5V baterií typu AAA, které pohodlně vyměníte po vytažení zadního krytu jištěného křížovým šroubem. Ano, proud zde přímou cestou přes vlastní vstupy opravdu nezměříte a nezbývá tak, než se v případě potřeby spolehnout na vhodný bočník a výpočet na základě Ohmova zákona. Cílovou skupinu uživatelů však něco podobného zřejmě trápit nebude a soustředí se místo toho na některé „vychytávky“, které v této cenové kategorii určitě potěší.

Barva řekne víc

Jako první u přístroje BASETech BT-22 upoutá pozornost lehce zapuštěný panel s příkladně velkými číslicemi zobrazovanými na jinak tmavém pozadí. Jejich kontrast bude při použití uvnitř budov nepochybně stačit, jen je nutné počítat s tím, že se v určitém rozsahu pozorovacích úhlů začínají jednotlivé segmenty přechodně ztrácet. To je ale běžná vlastnost. Ve venkovním prostředí se však může čitelnost zhoršovat a odečítání údajů pak bývá o to složitější, zvláště na přímém slunci. Jednotky, zkratky a použité symboly jsou naštěstí dostatečně velké.

Pochvalu si každopádně zaslouží doplňkový indikátor umístěný v horní části multimetru, bezprostředně nad displejem. Prostor totiž dostává nejen při zkoušce vodivosti (prozvánění), ale také okamžitě po zapnutí přístroje, kdy jednou ze tří barev na své celé ploše krátkodobě signalizuje velikost napájecího napětí baterie. Užitečný bude rovněž při bezkontaktním vyhodnocování NCV, kdy je výsledek signalizován a obsluha varována hned třemi způsoby – akusticky, počtem pomlček na zobrazovacím panelu a také prostřednictvím zelené, žluté nebo i červené kontrolky blikající navíc různou rychlostí. Systém nezklame ani svou citlivostí, kdy bez potíží běžně pracuje na vzdálenost několika centimetrů. Přiblížení k vodiči pod AC napětím pak výrobce detekuje ve čtyřech úrovních, které jsou pokaždé jasně zřetelné a lze je dobře odlišit i po sluchu.

V plastu a přece robustní

Vzhledem k ceně přístroje ztrácí jakékoli výtky na významu. Jednu si ale odpustit nemůžeme. Přibalené teplotní čidlo je sice fajn, ale výrobce by měl určitě věnovat větší pozornost způsobu připojení kabelu k oběma banánkům. Odhalené tenké vodiče se mohou velmi rychle poškodit, pokud je ovšem při nešetrném odpojování konektoru z měřidla rovnou nevytrhnete. Klasické testovací kabely v délce 80 cm jsou na tom o poznání lépe. Mají odnímatelné plastové špičky a dostanete je i s oběma tradičními záslepkami.

Ačkoli je přístroj BASETech BT-22 celý z plastu, působí solidním dojmem, nikde nevrže a jeho hrany přesně lícují. Pracuje již od bodu mrazu a dokonce jej bude možné i zavěsit. Poctivě akusticky signalizuje změnu polohy voliče, včetně každého stisku tlačítka, přičemž první přechod z AC na DC napětí je nutné pro jistotu potvrdit raději dvakrát. Systém reaguje bez otálení a multimetr proto při měření nijak zvlášť nezdržuje. Po čtvrthodině se také sám a s náležitým upozorněním vypíná, čímž dále šetří baterii. Pokud by měl svítilnu s LED, zářila by o to déle.

Měření kvality elektřiny (PQ) v lokálních distribučních sítích (LDS)

Datum 16.03.2020

Stacionární měření kvality elektřiny dle mezinárodních norem bylo postupně nejdříve nasazováno na nejvyšších úrovních sítě, tedy mezi přenosovou a distribuční soustavou. Následně se postupnou evolucí rozšířilo toto měření i na úroveň distribuční soustavy, a nyní v některých pilotních případech již až na úroveň distribučních transformátorů. Díky stále komplexnějším výrobním technologiím v průmyslových podnicích tyto v současné době začínají instalovat měření kvality elektřiny i na vstupech do svých podniků.

Tato problematika se tím pádem také začíná týkat lokálních distribučních soustav, kdy obvykle vlastník LDS již není i koncovým uživatelem. LDS je vlastně vazební článek mezi velkým distributorem typu ČEZ/E.ON a koncovým odběratelem. Provozovatel LDS by tedy měl mít informaci o tom, jak kvalitní elektřinu odebírá od distribuční soustavy. Také by měl být v určité míře schopen garantovat kvalitu elektřiny svému odběrateli, ale i vědět zda odběratel nemá na kvalitu elektřiny negativní vliv svým odběrem.

V současné době prochází řada LDS modernizací, která zahrnuje měření kvality elektřiny třídy A na vstupech do LDS. Tento rozvoj je také podporován z dotačního programu OP PIK Smart Grids.

Jednotlivé kroky pro měření kvality elektřiny v LDS

Obecně lze celou problematiku rozdělit do následujících fází a funkčních částí:

• Projektová dokumentace (pro posouzení, realizační)
• Měřicí přístroje
• Kompletní dodávka a montáž měřicích přístrojů a uvedení do provozu
• Centrální systém – aplikace pro práci s naměřenými daty.

Měřicí platforma ENA-NXG

Nová měřicí platforma ENA-NXG firmy ELCOM je postavena na modulární architektuře, umožňující kombinaci CPU modulu, a až 6 vstupních modulů do jednoho měřicího přístroje. Vstupní moduly poskytují vstupní izolaci, filtraci a A/D převod a poskytují data na digitální sběrnici. CPU modul je vybaven nejprve FPGA polem přijímajícím a zpracovávajícím data z digitální sběrnice. Dále je CPU modul vybaven samotným RT kontrolérem, na kterém běží samotný měřicí firmware, ukládání dat a rozhraní.

Výsledná funkcionalita ENA-NXG je tedy přímo definována počtem a typem vstupních karet a samotným měřicím firmwarem, a umožňuje měřit více třífázových systémů napětí a proudu jedním přístrojem.

Velikou výhodou této měřicí platformy je možnost nepřímého měření proudů pomocí převodníků XX A/330mV. Přístroj může být sestaven z modulů umožňujících měření tohoto nízkého napětí a přepočtu na proud. V takovémto případě je možné jedním vstupním modulem měřit až 16 proudů. Nespornou výhodou takového měření je, že není potřeba vůbec vstupovat do proudových okruhů, což je někdy ve spojení s distribuční soustavou velmi problematické. Stačí použít například převodní měřicí transformátor 5A/330mV s dělitelným jádrem, a to nasadit na 5A výstup z MTP. Rozměr takovéhoto transformátoru je 50 mm x 28 mm, otvor má průměr 10 mm, takže instalace je velmi snadná. Existuje samozřejmě široká škála takovýchto převodníků pokrývající velký rozsah proudů a rozměrů vodiče.

Funkcionalita ENA-NXG

Firmware přístroje počítá parametry kvality elektřiny dle EN50160 a splňuje požadavky na vyhodnocení dle normy IEC 61000-4-30 Třídy A a dalších (61000-4-7, 61000-4-15).

Hlavní měřicí funkce jsou:

• U, I, P, Q, S, frekvence, THD U, THD I, účiník, energie – AP, AQ, AS, APin, APout, všechny veličiny po fázích i celkově
• Harmonické – U a I, do 50té harmonické, volitelně i harmonické výkonů
• Všechny veličiny jsou počítány z 200ms intervalu (10/12 period signálu) dle IEC 61000-4-30
• Kvalita napětí dle EN50160, IEC 61000-4-30 (U, frekvence, THD U, flicker, nesymetrie, harmonické)
• Napěťové události dle EN50160, IEC 61000-4-30 (přepětí, podpětí, přerušení)
• Osciloskopické záznamy – přístroj uloží osciloskopický záznam v případě splnění podmínky

» Záznam je spuštěn, když zvolené veličiny (U, I, P, Q, S, frekvence, PF, atd.) překročí nastavené limity

» Osciloskopický záznam je tvořen průběhy napětí a proudu s vzorkovací periodou 128/256 vzorků na periodu, délka záznamu je 20 period signálu (0.4 sekundy), variantně i déle

» Záznamy jsou pro snadnou integrovatelnost uloženy ve standardizovaném formátu, přístroj jich lokálně uloží několik set.

Data jsou poskytována dvěma způsoby:

» Okamžité hodnoty – pomocí standardního protokolu (MODBUS/TCP), obnovování každých 200ms, všechny výše uvedené veličiny

» Historická data – přístroj vyhodnocuje True RMS/průměrnou hodnotu všech výše uvedených veličin v nastaveném intervalu (například 1 minuta) a ukládá tyto data ve standardizovaném formátu (CSV soubory). Přístroj je schopen lokálně uchovávat tyto data minimálně 12 měsíců. Historická data také obsahují kvalitu napětí a události na napětí dle EN5016.

Montáž

Přístroje je možné dodat samostatně, ale i včetně rozvaděče s výzbrojí a 4G modemu pro vzdálenou komunikaci. Instalaci je také možné provést na klíč. Pokud je pro měření proudů použito nepřímé měření použitím výše uvedených proudových transformátorů, může být zařízení umístěno v malém nástěnném rozvaděči, i když měří více třífázových systémů.

Centrála PQ měření ENA-SCADA

Data naměřená přístrojem je samozřejmě nutné následně zpracovávat a vyhodnocovat, primárně dle požadavků norem na kvalitu elektřiny EN50160. Pro tyto účely máme připraven centrální software pro práci s analyzátory kvality elektřiny ENA-SCADA. ENA-SCADA je centrální systém pro práci s analyzátory kvality elektřiny různých výrobců.

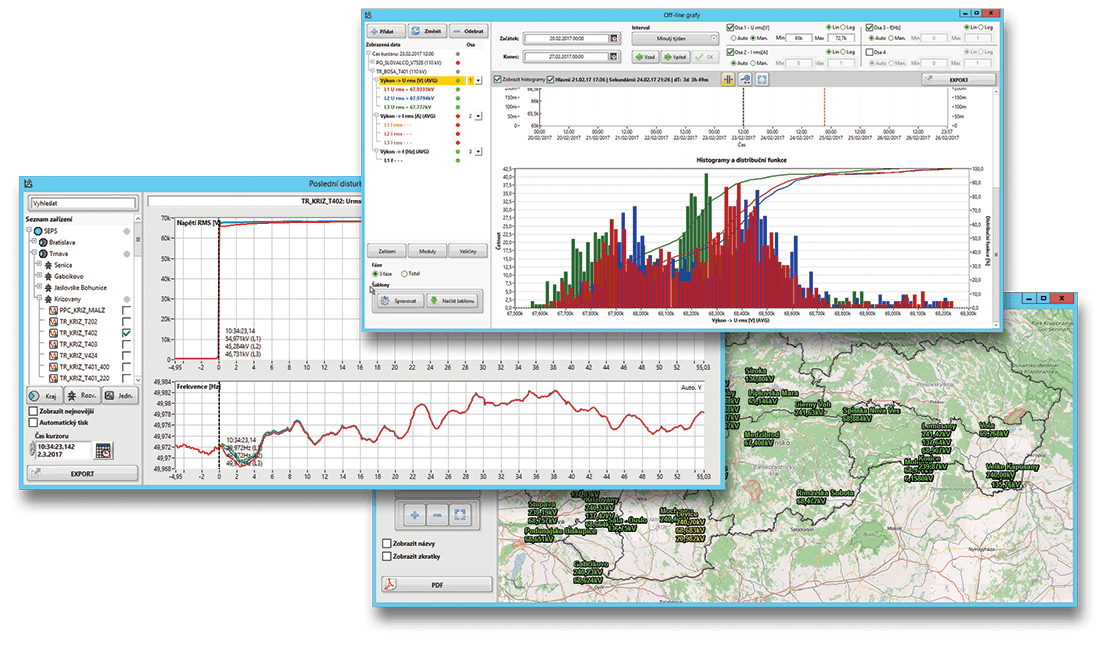

ENA-SCADA umožňuje sběr on-line i historických hodnot z analyzátorů kvality elektřiny, prezentaci těchto hodnot v různých typech pohledů, prezentaci a analýzu uložených offline hodnot, dohledový systém – kontrola stavu všech komponent systému, automatický reporting a odesílání výsledků, automatické statistické vyhodnocení dat a podobně. Obsahuje také rozhraní do dalších centrálních systémů.

Základními funkcemi systému ENA-SCADA jsou:

• Stahování okamžitých a historických dat z PQ analyzátorů – primárním stavebním kamenem systému je komunikace specifickými protokoly a formáty s daným typem zařízení. Tyto protokoly a funkce jsou různé pro různé modely analyzátorů kvality elektřiny
• Ukládání do SQL databáze (MS SQL, ORACLE) – veškerá historická data, protokoly, záznamy dohledového systému atd. jsou uložena v SQL databázi. Data nejsou žádným způsobem šifrována, jsou tedy dostupná i jiným uživatelům s dostatečnými uživatelskými právy
• Zobrazování online (okamžitých) hodnot – systém zobrazuje okamžité hodnoty v řadě různých vizualizací
• Zobrazování offline (historických) hodnot – systém zobrazuje okamžité hodnoty v řadě různých vizualizací, analýz a reportů
• Virtuální elektroměry (sumy/rozdíly řady zařízení) – nad samotnými měřicími body lze vytvořit ještě tzv. virtuální elektroměry, kdy je takový virtuální elektroměr tvořen sadou kladných a sadou záporných měřicích bodů a výsledkem je suma energií z daných měřicích bodů
• Automaticky generované reporty – systém je schopen automaticky generovat protokoly událostí, automatické výsledky EN50160 a podobně ve formátu PDF
• Rozesílání zpráv – email, sms – systém dokáže automaticky odesílat informace v případě určité situace, včetně přiložení reportu je-li dostupný. Odeslání lze spustit od samotné události na přístroji (událost na napětí, uložení transientu atd.) anebo od dohledového systému
• Plnohodnotné on-premise řešení nebo i cloudové řešení formou pronájmu/služby – systém může běžet samostatně na serveru zákazníka, anebo jej lze používat i ve verzi běžící takzvaně v cloudu, kdy je postaráno o veškerou funkčnost výrobcem aplikace.

Mezi nejdůležitější výsledek měření kvality elektřiny patří statistické vyhodnocení dle EN50160. Za každý týden či měsíc je dostupný report kvality, a pokud nejsou požadavky na kvalitu splněny, může uživatel dále analyzovat všechna data.

Systém ENA-SCADA může běžet také tzv. v cloudu. V případě, že má uživatel nasazeno jen několik málo přístrojů/monitorovaných systémů, bylo by neekonomické pořizovat si vlastní centrální systém, server(y), databázi atd. V tomto případě lze přístroje doplnit o 4G modem a data posílat do centrálního sys-tému ve formě placené služby.

Nasazení měření kvality elektřiny s podporou dotačních programů

V současné době je možné projekt měření kvality elektřiny realizovat i s podporou dotačních programů, například OP PIK Smart Grids. V tom případě je nutné splňovat následující:

• Zpracování kompletní projektové dokumentace ve stupni nutném pro přiložení k žá­dosti o dotace dle vyh. 499/2006 Sb ve znění novely č. 62/2013 Sb. tedy minimálně ve stupni dokumentace pro stavební povolení zpracované autorizovanou osobou
• Splňující podmínky výzvy C – potřebnost a relevance projektu bod 2

» Zvýšení počtu bodů měření alespoň minutových hodnot elektrických veličin v distribuční síti s dálkovým přenosem těchto hodnot do dispečerského řídicího systému

» Zvýšení počtu měřících míst s měřením kvality elektrické energie s dosažením alespoň jednoho místa na každé TDS s vyhodnocováním hodnot v minimálním rozsahu úrovně napětí ve stanovených mezích a přerušení s dobou trvání alespoň 1 sekunda a současně ne delší než 3 minuty o

» Implementace nových funkcí zpracování údajů, alarmů a událostí z implementovaného inteligentního měření

» Nutné je kombinovat nasazení analyzátorů tedy zvýšení počtu měřících míst s rekonstrukcí VN zařízení, kobky/rozvaděče se zvýšením počtu spínacích prvků a zvýšením spolehlivosti

» Zpracování podrobného oceněného výkazu výměr dle katalogů a aktuální cenové úrovně ÚRS.

Závěr

Primárním úkolem měření kvality elektřiny je výsledné statistické vyhodnocení kvality. Nad rámec těchto informací celý sys-tém poskytuje desítky dalších veličin, průběhů, přechodových dějů, zobrazení atd. Umožňuje tak v případě problému snadněji dohledat zdroj nekvality, rušení atd. Při použití nepřímého měření proudu lze také celý měřicí systém jednodušeji nasadit (není potřeba rozpojovat proudové okruhy).

Společnost ELCOM, a.s. je schopna pomoci již při přípravě projektové dokumentace, a následně jsme schopni celý systém dodat na klíč včetně cloudového řešení pro práci s výsledky.

Perfektní systém na sledování proudu

Datum 03.02.2020

Mico Pro je inovačním systémem společnosti Murrelektronik na sledování proudu o napětí 24 VDC. Jeho modulární design umožňuje budovat systémy, které perfektně vyhovují požadovaným aplikacím, přidávají hodnotu výhodným poměrem mezi náklady a přínosy a šetří místo v řídicí skříni. Vypínací charakteristiky patentované společností Murrelektronik zajišťují maximální využití stroje. Další výhodou je pak integrovaná koncepce distribuce potenciálu, která významně omezuje potřebu kabeláže v řídicí skříni.

Napájecí systémy jsou srdcem strojů a systémů, protože zajišťují energii potřebnou pro provoz. Nadproud nebo zkrat může mít nepříznivý účinek na zdroj a může způsobit odstavení stroje, výpadek ve výrobě a zvýšené náklady. Při snaze o zvyšování spolehlivosti napájecích systémů je nutno zabránit vzniku těchto problémů. Systém společnosti Murrelektronik sestávající z vysoce kvalitních zdrojů napájení a systémů sledování proudu Mico Pro je optimálním systémem s vysokým využitím kapacity strojů.

Od svého uvedení na trh v roce 2006 je inovační systém sledování proudu Mico využíván v miliónech strojů a systémů. Na rozdíl od dříve používaných miniaturních jističů Mico spolehlivě spíná i v případě kombinace s dlouhými kabely a jejich malými průřezy běžnými v rozsahu napětí 24 VDC. To zajišťuje dlouhodobou stabilní a bezchybnou ochranu zátěžových obvodů s napětím 24 VDC.

Všechny kanály v instalaci jsou jednotlivě sledovány ohledně jejich proudového zatížení pomocí našich patentovaných vypínacích charakteristik. Vadné kanály jsou jednotlivě vypínány podle našeho principu včasné detekce závady. Zdroj poruchy, jako je například přetížení způsobené opotřebenými zátěžovými nebo dokonce zkratovými obvody, je možno rychle a přesně lokalizovat pomocí diagnostických funkcí. Po odstranění závady je postižený kanál znovu k dispozici. Kanály samozřejmě nejsou vypínány během úmyslných a krátkodobých přetížení, například při startovacích kapacitních zátěžích. S pomocí inteligentní komponenty Mico v řídicí skříni dokáže Murrelektronik rychle a účinně navrhovat řešení při odstraňování závad, která znamenají konec dlouhým prostojům a začátek spolehlivých výrobních procesů.

Řešení, která perfektně vyhovují aplikacím

S cílem plnit rostoucí požadavky automatizačních technologií z hlediska modularity a miniaturizace rozvinula společnost Murrelektronik koncepci Mico ještě dále. Prostřednictvím Mico Pro nabízí Murrelektronik modulární řešení, pomocí kterého je možno konstruovat proudové ochranné systémy, které perfektně vyhovují potřebám uživatelů v jejich aplikacích. Stanice má přesně ten počet kanálů, které konkrétní aplikace požaduje. Rozsáhlé portfolio nabízí verze s jedním, se dvěma nebo se čtyřmi kanály, které jsou buď přednastaveny nebo které je možno flexibilně přizpůsobit dané aplikaci. V budoucnu je pak možno bez jakýchkoli problémů implementovat rozšíření. V případě, že je zapotřebí zajistit ochranu pro další kanály, lze jednoduše připojit další modul.

Při zajišťování spolehlivosti stanic s Mico Pro pracuje Murrelektronik s vědomím nutnosti dosahovat kvality ve všech krocích procesu. Používáme prvotřídní komponenty přímo ze stádia vývoje, které jsou extrémně účinné, a proto netrpí teplotními stresy během provozu. Důsledkem toho je vysoká hodnota střední doby mezi poruchami (MTBF) přes 2,4 miliónu hodin. Provádění zkoušek, jako například pomocí 1.000 zkratových poruch, zajišťuje spolehlivost komponent i v náročných situacích. Toto vše poskytuje významně dlouhou životnost a pravidelnou dostupnost.

Volný prostor v řídicí skříni

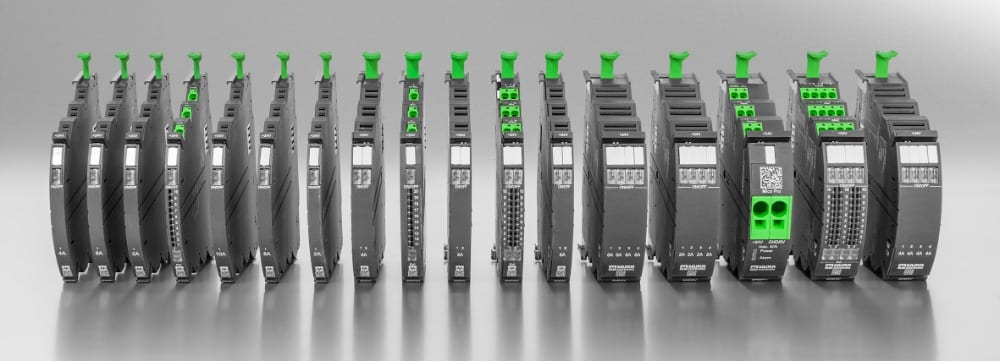

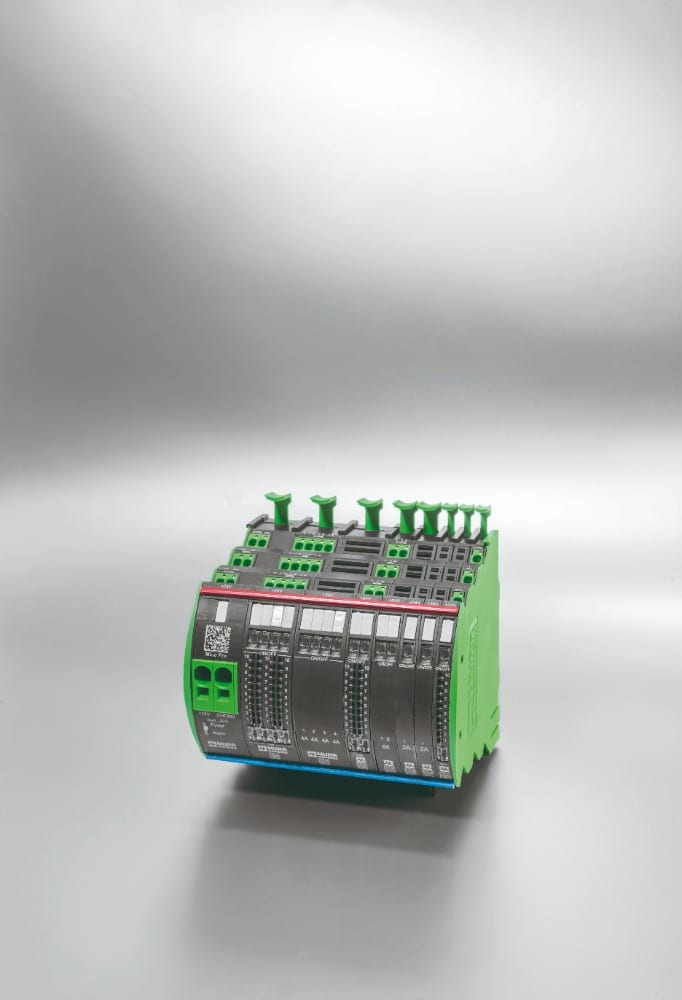

Stanici Mico Pro je možno navrhnout s přesným počtem tenkých modulů potřebných pro aplikaci s výslednou úsporou místa v řídicí skříni. Jako další variantu lze integrovat zdroje napájení speciálně vyvinuté pro systém Mico. Tyto zdroje nahradí zdrojový modul, přičemž poskytnou totožné diagnostické funkce, tedy společné poruchové hlášení, 90 % včasné varování a řídicí signál pro dálkové ovládání. Energeticky efektivní zdroje napájení poskytují až 20 A v paralelním režimu a připojují se intuitivně a rychle pomocí propojek.

Další výhodou, kterou Mico Pro nabízí a která šetří prostor, jsou moduly distribuce potenciálu, které ke sledovanému kanálu připojují několik spotřebičů pomocí plus a mínus kontaktů (+24 V a zem). Tím z řídicí skříně odpadá distribuce 0 V a nezbytné svorkovnice, čímž dochází k uvolnění značného prostoru. Zátěžové spotřebiče jsou připojeny přímo ke každému kanálu a lze je snadno označit.

Toto vše zjednodušuje instalace v řídicí skříni a snižuje práce potřebné pro zapojení. Výsledkem jsou nižší celkové náklady.

Aplikace použitelné kdykoli v budoucnu

Pokud máte ve stroji nebo v systému dvě nebo více řídicích skříní, při použití Mico Pro již nepotřebujete dva zdroje napájení. Pomocí inovačních vysokoproudových modulů (> 10 A) je možno zdroj přenést selektivně z hlavního rozvaděče na vedlejší. Tato selektivita zaručí, že bude odpojen pouze kanál zasažený zkratem nebo přetížením.

V automatizačních systémech se stále více používají energeticky náročné spotřebiče. Také pro ně poskytuje Mico Pro spolehlivou ochranu. K výrobkům s krytím IP67 na stroji jsou ideálním rozhraním silové kabely M12 (kód L), protože jsou navrženy pro zatížení až 16 A a jsou společností PI (PROFIBUS & PROFINET International) definovány jako standardní.

Murrelektronik nabízí na www.micopro.murrelektronik.com pohodlný online konfigurátor, který usnadňuje elektrotechnikům vzájemné spojování modulárních systémů. Pomocí několika málo kliknutí myší dokážete sestavit systém přesně podle svých požadavků od napájecího modulu po požadované moduly Flex and Fix. Získáte vizuální 3D zobrazení své jednotky Mico Pro a informace jako požadavek na prostor, celkový proud pro výběr vhodného zdroje a kontrola proveditelnosti, které zabrání chybám v plánování v této časné fázi konstrukce.

Investujte do perfektně koordinovaného systému

Mico Pro je nezbytnou komponentou pro napájecí systémy budoucnosti. Murrelektronik nabízí portfolio, které poskytuje jednotný systém. Ten zahrnuje síťové filtry, zdroje napájení, vyrovnávací moduly a jednotky Mico-Pro, které systém završují jako účinné monitory zátěžových obvodů.

Pro více informací přejděte na https://www.murrelektronik.cz/cz/novinky/univerzalni-zdroje-napajeni/

Murrelektronik je předním globálním výrobcem zabývajícím se vývojem, výrobou a distribucí automatizačních řešení. Naše výrobky je možno rozdělit do čtyř základních skupin: zdroje a řízení, rozhraní, kabely a konektory a IO systémy. Naše vysoce kvalitní a inovační výrobky a zaměření na požadavky trhu nás odlišují od našich konkurentů. Náš přístup zaměřený na zákazníky zajišťuje, že naše řešení šitá na míru vašim požadavkům dokáží zkvalitnit vaše aplikace.

Měření a revize paměťových ochran (SPD)

Datum 19.01.2020

Bleskový výboj je přírodní zdroj přepětí s největší energií. Blesk neohrožuje jen ta zařízení, která jsou v přímém kontaktu. Výboj způsobuje vznik strmého elektromagnetického impulzu ohrožující zařízení do vzdálenosti až 4 km.

Příkladem umělých zdrojů přepětí jsou všechna spínací zařízení. Velikost takto vzniklého přepětí je závislá na velikosti spínaného proudu a napětí, na kvalitě spínacích prvků a na rychlosti spínání. Všechna zařízení, v nichž dochází k elektrickému oblouku, jsou považována za nebezpečný zdroj přepětí.

Má-li být opatření k eliminaci přepětí účinné a bezpečné, musí být nejprve správně navrženo a nainstalováno. Také musí být dodrženy podmínky montáže, ale nesmí být opomenuty ani jejich kontroly, měření a revize. Měření a revize přepěťových ochran se vykonávají souběžně s revizemi elektrických zařízení, a to jak u výchozích, tak i periodických revizí v souladu s normami: ČSN 33 1500 – Revize elektrických zařízení (1990), ČSN 33 2000-6 ed.2 Elektrické instalace budov – Revize (2017), ČSN EN 62 305-4 ed.2 – část 9.3 Revize SPM.

Kontroly SPD je doporučeno vykonávat:

• před nainstalováním do provozu
• po každé větší bouřce, minimálně po skončení bouřkového období (listopad) a po první jarní bouřce
• vždy po nahlášené poruše ochrany nebo chráněného zařízení
• podle příslušných norem již zmiňovaných
• při výchozích a periodických revizích

Způsoby měření SPD:

1. Pulzním napětím – jedná se o testery k rychlé diagnostice provozuschopnosti (např. Testery Hakel – TESTER H1; TESTER H2 /diagnostika SPD dat/ )
2. Nárůstem stejnosměrného měřícího napětí s vysokým napěťovým zdvihem určeným ke kontrole V-A charakteristiky varistorových SPD (GIGATESTpro; TESTER H3; FLUKE 1507; EUROTEST 61557; INSTALTEST 61557 a další, jako např. jednoúčelové PM 20 – pouze pro SPD  Dehn …)

Postup při revizi SPD:

1. Odpojíme SPD od jmenovitého napětí.
2. Provedeme vizuální prohlídku. Nesmí být žádné známky vybočení z teplotní stability, opálení, přeskoku elektrického výboje. Modul SPD nesmí být zaprášený, ani mechanicky poškozený.
3. Nesmí být vybavena kontrolka poruchy SPD (mechanická, dálková), nebo optická signalizace poruchy (funkčnosti) LED – provedeme vizuální kontrolu pod napětím.
4. Dotáhneme svorky vodičů.
5. Je-li SPD předjištěn, vypneme předjištění. SPD se měří vždy bez provozního napětí.
6. Není-li SPD předjištěn, vypneme hlavní jištění, odpojíme vodič PEN od svorky SPD.
7. Provedeme měření.

Měření SPD přístrojem GIGATEST pro od firmy Hakel:

Měření SPD se provádí nárůstem měřícího DC napětí 0 – 1050 V, měřícím proudem 1 mA. Při otevření varistoru a protečení 1 mA se nárůst měřícího napětí zastaví, měřicí přístroj zobrazí hodnotu napětí při mA bodu. GIGATESTpro nejen zobrazí tento údaj, ale i automaticky vyhodnotí, zda je hodnota mA bodu v souladu s hodnotou uvedenou od výrobce SPD. Dále tento přístroj automaticky zobrazí ikonu varistoru, nebo bleskojistky (dle měřeného prvku v SPD), rozsah mA bodu varistoru, rozsah zapalovacího napětí bleskojistky, pokyny pro měření. V případě, že dojde k nechtěnému připojení napájecí sítě ke svorkám SPD, měřicí přístroj GIGATESTpro automaticky přepne do módu měření napětí, tudíž se nepoškodí.

Závěrem je třeba si uvědomit, jak již bylo zmíněno v úvodu, že přepěťové ochrany nejsou zatěžovány pouze atmosférickým přepětím, ale tzv. spínacím přepětím, kterým je distribuční síť přesycena. Jedná se o spínací procesy, zkraty, indukční zátěže a rovněž účinky zářivek a měničů frekvence (praček, myček). Působením těchto zátěží varistor stárne, což je třeba pravidelným měřením kontrolovat a při vybočení z tolerance hodnot uvedených výrobcem, je nutné SPD vyřadit a nahradit novým.

ALMEMO 710 – Univerzální moderní vícekanálový měřicí přístroj datalogger – pro měření fyzikálních, chemických a elektrických veličin

Datum 17.05.2019

ALMEMO 710 je výrobkem německé firmy AHLBORN GmbH. Na velkém barevném dotykovém 5,7“ podsvětleném grafickém displeji lze zobrazit numericky i graficky nejen měřené, ale i maximální, minimální, průměrné a vypočtené hodnoty. Měřené hodnoty mohou být zobrazeny až osmimístně, fyzikální jednotky až šestimístně. Pro zobrazení parametrů důležitých pro vaše měření si můžete nakonfigurovat vlastní uživatelské menu.

Všestranný měřicí přístroj měří přesně a rychle

ALMEMO 710 má 10 univerzálních vstu­pů. Vlastní snímače se připojují k přístroji firmou AHLBORN GmbH patentovanými programovatelnými ALMEMO konektory. Pouhé připojení snímače s ALMEMO konektorem k přístroji postačí k tomu, aby se přístroj sám přednastavil a vy jste mohli ihned začít svá měření. Přístroj ALMEMO 710 si automaticky přečte z ALMEMO konektoru o jaký snímač se jedná a sám se přednastaví na konkrétní veličinu a měřicí rozsah. Veškeré kalibrační křivky jednotlivých snímačů se také zadávají a ukládají přímo a jednoduše do ALMEMO konektoru, který je vždy nedílnou součástí snímače. Tímto systémem je umožněno připojit snímač do jakéhokoli vstupu přístroje i do jakéhokoli jiného ALMEMO přístroje aniž by byla zhoršena přesnost měření. Firma AHLBORN GmbH nabízí ve svém katalogu řadu standardně dodávaných snímačů včetně naprogramovaných ALMEMO konektorů. Pokud si zákazník přeje připojit snímače jiného výrobce nebo již vlastní snímače například od starších přístrojů lze samozřejmě zakoupit samostatně již naprogramované anebo nenaprogramované ALMEMO konektory. Programování ALMEMO konektorů je popsáno v českém návodu k přístroji ALMEMO 710 nebo vám je samozřejmě pomůže naprogramovat servisní středisko AHLBORN v Praze. Firma AHLBORN GmbH nabízí k přístroji ALMEMO D7, které pracují s plně digitálním rozhraním pro připojení a poskytují rychlý přenos dat. Všechny připojené D7 snímače jsou vybaveny vlastním procesorem a paralelně pracují s frekvencí specifickou pro dané čidlo. Dosahují tak vysoké rychlosti měření, která je nezbytná při dynamických měřeních.

Kompaktní přístroj ALMEMO 710 je jednoduchý na ovládání

Naměřené hodnoty se ukládají do vnitřní paměti ve vámi předvoleném měřicím cyklu. Pro větší objemy dat slouží externí paměť tvořená klasickou SD kartou. Přístroj je jednoduchý na ovládání díky jasně strukturovanému menu s asistentem a pomocnými okny. Menu přístroje i software do PC jsou v českém jazyce. Přístroj ALMEMO 710 má vestavěný snímač atmosférického tlaku pro kompenzaci při měření rychlosti proudění nebo relativní vlhkosti vzduchu. Kompaktní ALMEMO 710 má praktickou gumovou protinárazovou ochranu. Dá se použít jako mobilní kompaktní přístroj, jako stolní měřicí vícekanálová ústředna. ALMEMO 710 se nabízí i v nástěnném provedení. Dlouhý provoz zaručuje výkonná lithiová baterie. Pro dlouhodobější měření lze kdykoli připojit síťový adaptér 220 V, který zároveň slouží i jako dobíjecí stanice.



UPS Eaton 9SX s nižším výkonem

Datum 13.12.2018

Společnost Eaton oznámila doplnění modelů s nižším výkonem do portfolia nepřerušitelných zdrojů napájení Eaton 9SX (UPS) v Evropě, na Středním východě a v Africe (EMEA). Eaton 9SX nabízí vysokou dostupnost, flexibilitu a pokročilou ochranu pro IT, infrastrukturu malého datového centra, úložiště, stejně jako pro síťové, průmyslové, lékařské a telekomunikační aplikace.

(Pokračování textu…)

Přesný měřicí přístroj s funkcí dataloggeru

Datum 02.11.2018

Systémová řada univerzálních měřicích přístrojů řady ALMEMO německé firmy Ahlborn se rozrostla o další novinku. Portfolio měřicí techniky této značky rozšířila měřicí ústředna ALMEMO 500 nejnovější generace V7.

(Pokračování textu…)

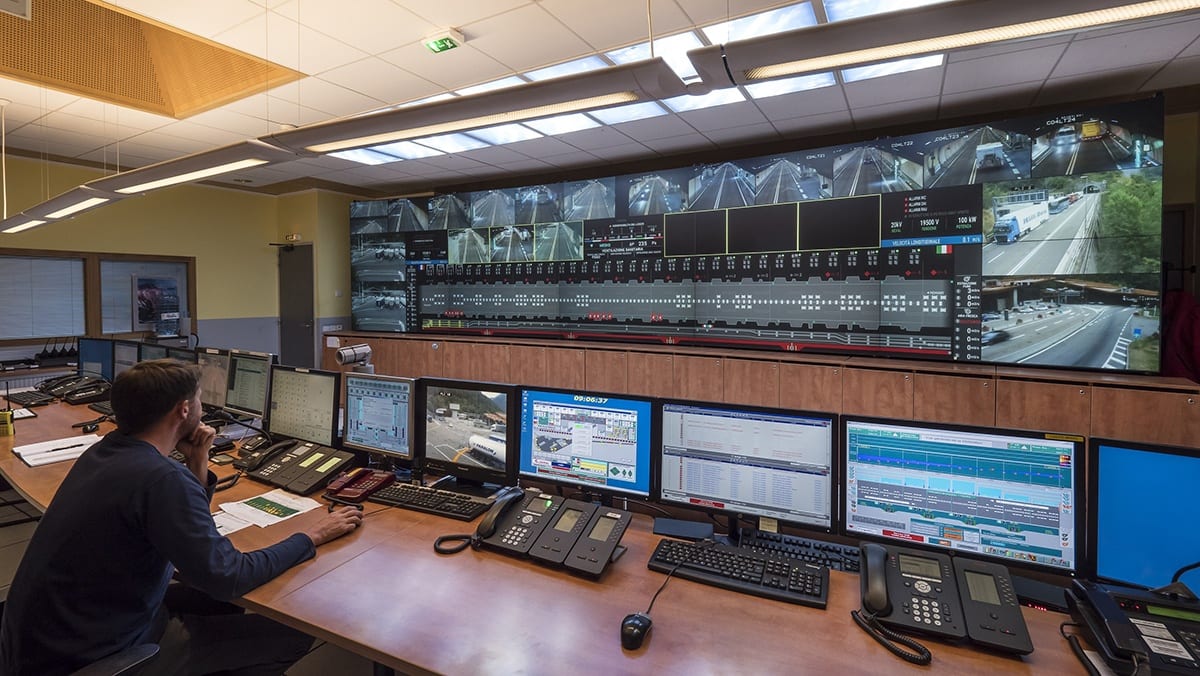

Silniční síť ATMB monitoruje svou periferní síť v reálném čase

Datum 15.06.2018

Silniční síť jako žádná jiná

Jméno Mont Blanc evokuje obrazy hor pokrytých sněhem, luxusních značek a výšky alpské sofistikovanosti. To je obraz, který se stejně tak týká společnosti, která má za úkol udržovat v provozu životně důležité silniční sítě mezi Francií, Švýcarskem a Itálií.

A tyto silnice jsou dobře využívány: každý den 40 000 řidičů používá silniční síť společnosti ATMB – 130 km dálnic a rychlostních silnic ve Francii, Švýcarsku a Itálii, průměrně 5 000 vozidel cestuje pod nejvyšším vrcholem Evropy přes světově proslulý, 11,6 km dlouhý tunel Mont Blanc.

Silniční síť ATMB se skládá z jednoho tunelu a tří hlavních mýtných stanic, stejně jako z vedlejší silnice (RN85 – známá jako Bílá cesta) a dvou dalších tunelů, které se spojují s tunelem Mont Blanc. Je to strategické komunikační spojení mezi zeměmi, které je životně důležité pro místní ekonomiku. Více než to, tunel Mont Blanc je sám o sobě úžasný lidský a technologický výkon. Je v provozu 24 hodin denně, sedm dní v týdnu, během náročného zimního počasí, které se vyskytuje v této nadmořské výšce v Alpách.

Nejvyšší prioritou společnosti ATMB je udržet silnice otevřené 24 hodin denně 7 dní v týdnu a zároveň zajistit bezpečnost dopravy, zejména s ohledem na povětrnostní podmínky v této nadmořské výšce v Alpách. Za tímto účelem se společnost ATMB zavázala implementovat nejnovější inovace a technologie, aby zlepšila bezpečnost a využívající svou IT síť k tomu, aby fungovala jako oči a uši na dálnici, sledovala dopravní data a počasí v reálném čase.

Modernizace sítě

V roce 2014 zahájila ATMB strategii modernizace technické infrastruktury. Společnost již zavedla velmi efektivní optické sítě a inovativní infrastrukturu v IT místnostech, aby zajistila vysokou úroveň zabezpečení a dostupnosti. Všechna její zařízení v celé síti jsou vybavena vlastními IT místnostmi, které provozují CCTV, zařízení pro sledování silničních a klimatických podmínek, stejně jako mají schopnost řídit poplatky mýtného a kdykoli informovat řidiče o jízdních podmínkách. ATMB však chtěla ještě více zvýšit efektivitu a bezpečnost tím, že umožní vzdálené sledování každé IT místnosti, což by umožnilo dále zvýšit provozuschopnost a snížit náklady spojené s vysíláním techniků do celé sítě, aby se vypořádali se všemi IT problémy.

AMTB měla tři klíčová kritéria: vzdálené ovládání a monitorování IT zařízení; proaktivní sledování a předvídatelnou údržbu infrastruktury; a monitorování a analýzu napájení v síti, aby se zabránilo prostojům.

Monitorování sítě

Eaton pracoval na projektu se společností Modulo-C, dlouhodobým partnerem a systémovým integrátorem společnosti Eaton ve Francii. Obě společnosti úzce spolupracovaly po mnoho let, a to v takové míře, že Eaton dokonce požádal společnost Modulo-C o zpětnou vazbu během vývojové fáze svého softwaru pro vzdálenou kontrolu a obě společnosti společně pracovaly na nalezení zkušebních platforem v reálném světě. Modulo-C spolupracovala s ATMB na dalších IT projektech a věděla, že koncept společnosti Eaton bude schopen řešit cíl sledování vzdálených lokalit.

Eaton a Modulo-C společně přišly za ATMB s koncepcí zahrnující software Infrastructure Intelligent Power Manager (IPM) a jednotky pro distribuci energie (Power Distribution Units, PDU), které by ATMB umožnily řídit a sledovat výkon napříč její sítí, což by umožnilo vzdálené sledování celé její IT infrastruktury prostřednictvím jednoho systému.

Infrastrukturní software IPM poskytuje ATMB snadno použitelné a jednoduché řešení pro monitorování infrastruktury, které umožňuje spravovat její kritické aplikace v síti přímo z jediného centralizovaného řídicího panelu. To umožňuje ATMB porozumět a monitorovat výkon v celé své síti, stejně jako použít metriky prostředí a fyzické kapacity, a to vše v kontextu své IT infrastruktury. Díky těmto informacím může ATMB plánovat změny, předvídat výzvy a činit inteligentní manažerská rozhodnutí s cílem optimalizovat efektivitu a zajistit kontinuitu provozu.

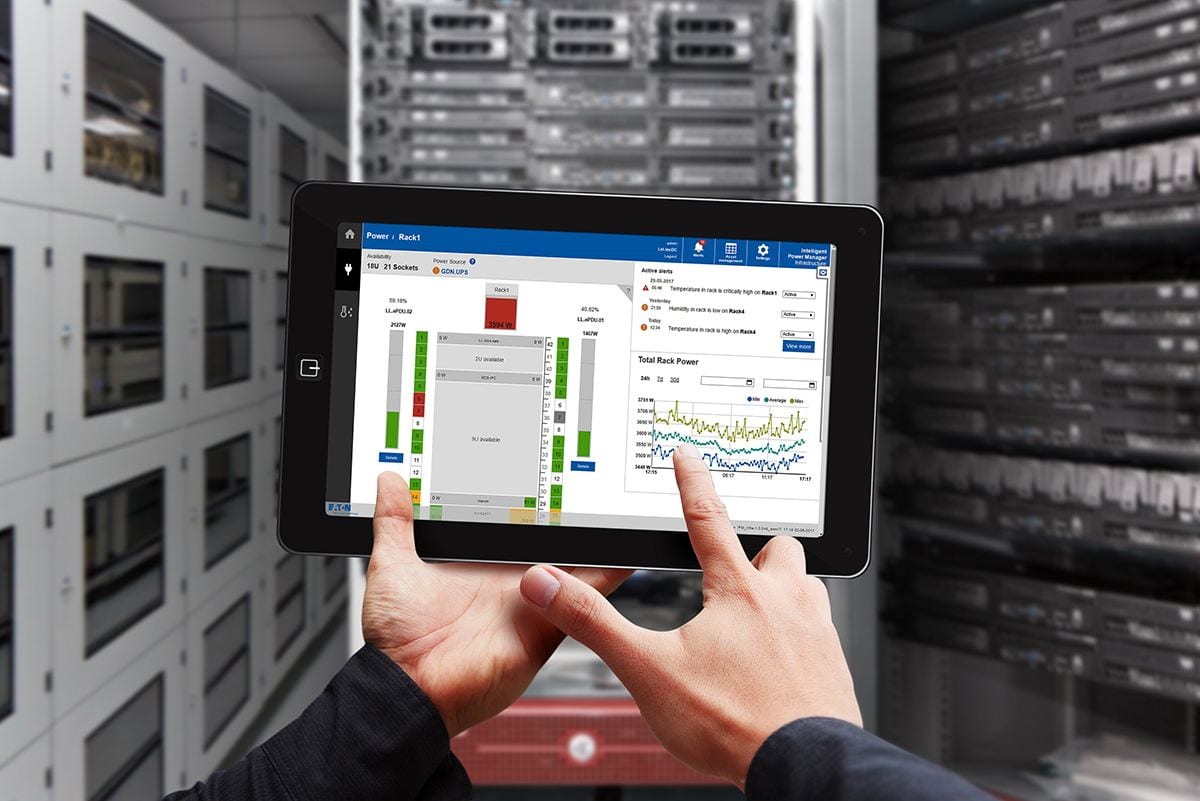

Společnost Eaton také poskytla měřené PDU, které umožňují ATMB přesně a na dálku měřit a monitorovat spotřebu energie každého IT zařízení v daném racku, což umožňuje mnohem komplexnější analýzu spotřeby energie a efektivity v celé síti.

Odolnost sítě

Tento projekt poskytl ATMB pružnější a autonomnější síť. Od doby implementace softwaru Intelligent Power Manager získala ATMB mnohem větší přehled o tom, co se děje s její IT infrastrukturou na úrovni napájení energií. Počáteční zkušební fáze projektu byla provedena na jedné mýtné stanici a další práce pak ihned pokračovaly. ATMB také pověřil Eaton, aby poskytl další inteligentní PDU, a to z důvodu množství informací, které ATMB získává pomocí softwaru.

ATMB nyní může v reálném čase pochopit události jak ve své IT infrastruktuře, tak v dopravních sítích a shromáždit všechny požadované informace potřebné k tomu, aby reagovala včas a efektivně.

“Více než cokoli jiného, Eaton a Modulo-C nám umožnily klidné sledování v reálném čase,” uvedl vedoucí infrastruktury Marcel Masson z ATMB. “Naší prioritou je udržet silnice otevřené a bezpečně fungující. Vzdálená kontrola znamená pro nás dostupnost – cesty jsou otevřené, můžeme zpracovávat mýtné poplatky a efektivně a nákladově efektivně sledovat bezpečnost silničního provozu.”

Projekt také znamená, že ATMB dosáhla pokroku při vytváření distribuované architektury, blízké tomu, čemu se říká EDGE computing, který umisťuje technologii blíže k místu, kde probíhá zpracování dat. Vzdálený monitoring znamená, že ATMB dokáže pochopit, jak fungují její distribuovaná IT centra, a také umožňuje automatické řízení IT systémů, včetně zpracování mýtného, dat z kamer a IT zařízení bez jakéhokoli zásahu člověka.

Společnost ATMB byla přesvědčena o výhodách a schopnostech vzdáleného sledování a přesného měření spotřeby energie a společnost se nyní snaží tento projekt replikovat zaváděním IPM infrastruktury na všech svých mýtných stanicích.

Marcel Masson z ATMB uvedl: “Eaton a Modulo-C jsou pro projekt klíčovými partnery při zavádění nejnovějších poznatků v řízení spotřeby do naší IT infrastruktury. Kvalita poskytovaných služeb a podpory znamenala, že projekt byl mimořádně přímočarý a dokončený v termínu. Technologie společnosti Eaton znamená, že nyní můžeme sledovat a řídit naše systémy, abychom přesně věděli, co se děje v jakémkoli bodě sítě – to je dobré pro naše podnikání, ale je to ještě důležitější pro bezpečnost všech uživatelů našich silnic.”

Chcete-li se dozvědět více o společnosti Eaton, navštivte www.eaton.cz. Pro všechny poslední novinky se připojte na Twitter přes (@ETN_EMEA) nebo je naleznete na naší (Eaton) LinkedIn firemní stránce.

O společnosti Eaton

Elektrotechnický sektor společnosti Eaton je globálním lídrem v distribuci energie a ochraně elektrických obvodů; ochraně pomocných záložních zdrojů; v řízení a automatizaci; osvětlení a bezpečnosti; strukturálních řešeních a zařízeních pro elektrické sítě; řešeních pro drsná či nebezpečná prostředí a v inženýrských službách. Díky svým komplexním řešením je společnost Eaton připravena přijmout i ty nejdůležitější výzvy v oblasti řízení elektrické energie.

Eaton je společnost zabývající se řízením energie, která v roce 2017 dosáhla obratu 20,4 miliardy USD. Poskytujeme energeticky úsporná řešení, která našim zákazníkům pomáhají efektivně řídit elektrickou, hydraulickou a mechanickou energii více úsporně, bezpečně a udržitelně. Společnost Eaton se zaměřuje na zlepšování kvality života a životního prostředí využíváním technologií a služeb v oblasti řízení energie. Máme zhruba 96 000 zaměstnanců a prodáváme produkty zákazníkům ve více než 175 zemích. Více informací získáte na stránkách www.eaton.eu.

Jak (ne)testovat proudové chrániče a RCBO

Datum 12.03.2018

Jak jistě víte, proudové chrániče či „jističochrániče“ (RCBO) jsou vždy opatřeny testovacím tlačítkem pro kontrolu jejich správné funkce.

V praxi se ovšem setkáváme opakovaně s tím, že elektrotechnici těmto tlačítkům z nějakých důvodů nedůvěřují a snaží se chránič ještě otestovat spojením pracovního N vodiče se zemnícím PE vodičem. Zapomenou však, že pro správné fungování testu, musí být obvod se zátěží. Pokud je obvod zatížený jen minimálně nebo vůbec, chránič nevypne a je pak zbytečně považován za vadný.

Z obecného principu fungování proudového chrániče vyplývá, že v tomto případě není dostatečný energetický potenciál a tím pádem není důvod k tomu, aby chránič vypnul. Toto platí pro všechny proudové chrániče bez ohledu na výrobce i bez ohledu na to, zda-li jde o magnetický či elektronický princip chrániče.

Pokud reaguje přístroj na testovací tlačítko vypnutím, ale nereaguje na nevhodné zkratové spojení PE a N, je výměna proudového chrániče za nový zbytečná a znamená jen vícenáklady na straně montáže i výroby.

Schémata popisující výše uvedené reakce

Na schématech níže lze vidět důkladnější fyzikální popis, znázorňující dva stavy, kdy je obvod bez zátěže a se zátěží.

Jak tedy proudové chrániče testovat?

Základní a pro laiky i předepsaný pravidelný test je pomocí velmi krátkého zmáčknutí testovacího tlačítka (bez demontování krycí desky v rozvaděči) ve stavu zapojení. Toto sepnutí odpovídajícím způsobem simuluje zátěž. U přístrojů BONEGA je předepsaný test 1x za 6 měsíců. Odborné postupy dalšího testování vychází z návodů testovacích přístrojů. Ve výrobě testujeme každý kus na testovacích stolicích a to jak z pohledu rychlosti vypnutí, hodnot v mA, funkčnosti mechaniky či testovacího tlačítka, atd.

Pro odborné testování jsou určeny speciální přístroje, kterých je na trhu spousta. Tato širší problematika se týká již revizí.

Ostatní chyby i při správných postupech testování a provozu:

1. Testování se provede jen ve stavu úplného zapojení v rozvaděči. Výsledek pak může ovlivnit i stav samotného obvodu.

Doporučení: V případě podezření poruchy je třeba proudový chránič testovat i bez zapojených výstupů !!! Pokud je v tomto případě plně funkční je třeba hledat poruchu v obvodu, spotřebiči, atd.

2. Testovací tlačítko se drží po příliš dlouhou dobu a z proudového chrániče se po chvíli „line typický pach spálené izolace“. Elektronika není stavěná na takové dlouhé a pro ni drastické zatížení.

Doporučení: V případě, že proudový chránič nereaguje na krátké stlačení testovacího tlačítka je třeba zkontrolovat zda je (či jsou) přívodní fáze v pořádku. Pokud ano, tak je třeba proudový chránič vyměnit. Dlouhým držení tlačítka ještě nikdo proudový chránič „nerozhýbal“.

3. Není dodrženo provádění pravidelných předepsaných testů. Podcenění této kontroly může vést až k zadření vypínacího mechanizmu. Intervaly předepisuje vždy výrobce. Velmi často mají výrobci část mechanizmu „zámku“ vyrobenu z kovu či mědi. Třecí plošky díky vzdušné vlhkosti korodují. Pokud se právě tato část pravidelným testováním „nečistí“ může dojít k naprostému zablokování a tím k úplnému vyřazení ochrany proti vyšším reziduálním proudům.

Doporučení: Dodržujte předepsané intervaly testování. Obvykle je předepsaný interval testování 1 x za 3 měsíce. Firma BONEGA má tuto část z plastu a proto i předepsaný interval testování je jen 1 x za 6 měsíců.

Více o parametrech přístrojů

Proudové chrániče

• Proudové chrániče magnetické BONEGA® PEP-10P63 (10 kA, 6-63 A) typ AC, A, S http://www.bonega.cz/go.asp?odkaz=elektro/pep_chranice_63a.asp
• Proudové chrániče elektronické BONEGA® PEP-10P63e (10 kA, 6-63 A) typ AC Proudové chrániče magnetické BONEGA® PEP-10P100 (10 kA, 63-100 A) typ AC http://www.bonega.cz/go.asp?odkaz=elektro/pep_chranice_63a_e.asp

RCBO (proudové chrániče s nadproudovou ochranou)

• Proudový chránič s nadproudovou ochranou (1P RCBO) BONEGA® PEP-6PJe (6 kA) do 32 A typ AC, A http://www.bonega.cz/go.asp?odkaz=elektro/pep_chranicojistic_rcbo_6ka.asp
• Proudový chránič s nadproudovou ochranou (1P RCBO) BONEGA® PEP-10PJe (10 kA) do 63 A typ AC http://www.bonega.cz/go.asp?odkaz=elektro/pep_chranicojistic_rcbo_10ka.htm
• Proudový chránič s nadproudovou ochranou (2P RCBO) BONEGA® PEP-10PJ (10 kA nebo 15 kA) do 40 A typ AC http://www.bonega.cz/go.asp?odkaz=elektro/pep_chranicojistic_rcbo_15ka.asp

Měřením k informacím o stavu zařízení

Datum 01.02.2018

Společnost ENGIE Services a.s. provádí měření a diagnostiku kabelů a také diagnostiku na elektrických strojích, jako jsou například transformátory nebo synchronní motory 6kV.

Pro měření a zkoušky zvýšeným napětím 0,1Hz, měření tg δ a také parciálních výbojů je využívána především měřící technika firmy BAUR. Technika je špičkou ve své oblasti a je velmi užitečným pomocníkem při zjišťování stavu zařízení. Samotné měření obyčejně probíhá v technologické odstávce zařízení dle požadavku zákazníka, cílem je přizpůsobit se zákazníkovi v co největší míře.

Je trendem dnešní doby věnovat diagnostice zařízení zvýšenou péči, kdy je možno konstatovat stav měřeného zařízení a predikovat vývoj do budoucna. Péče o zařízení se pak odráží ve snížení nákladů při neočekávaných poruchách a nehodách zařízení a umožňuje mimo jiné zefektivnění provozu technologických celků, což ocení především ekonomové a majitelé.

Vzhledem k tomu, že s námi často jednají i obchodní pracovníci a manažeři firem, kteří se v dané problematice detailně neorientují, rádi jim vysvětlíme, jaké veličiny a proč měříme. Toto se týká zvláště měření parciálních výbojů, které se praktikuje ve větším rozsahu až v posledních letech v přímé souvislosti s nástupem dostupné mobilní techniky.

Co jsou parciální výboje? Dle definice ČSN se jedná o elektrické výboje, které přemosťují jen částečně izolaci mezi elektrodami, jež jsou na různých potenciálech. Jejich hlavním znakem jsou destruktivní účinky na izolačním systému. A to je odpověď na otázku, proč se parciální výboje měří, vzhledem k tomu, že tyto účinky snižují spolehlivost a životnost zařízení.

Mezi zajímavé referenční zakázky patří diagnostika na synchronních motorech 6 kV, kterými společnost Innogy Gas Storage s.r.o. (dříve RWE) pohání boxerkompresory pro vtlačování a těžbu zemního plynu ve svých podzemních zásobnících na jižní Moravě.

V jaderné elektrárně Temelín byla provedena komplexní diagnostika kabelů 6kV ve směru NTKS – HVB2 po jejich výměně.

Na základě požadavku od zákazníka LE-CO, jednoho z nejvýznamnějších výrobců šunky a masných specialit na českém trhu, byla provedena diagnostika transformátorů TR 2 a TR 3 pro zjištění stavu vinutí a predikci vývoje, neboť transformátory v provozech s vysokou spotřebou chladu bývají často přetěžovány.

Cílem ENGIE je najít pro zákazníky optimální řešení na míru, ať už se jedná o měření nebo například o termín realizace, kdy se přizpůsobíme požadavkům zákazníka – víme, že každá odstávka zasahuje negativně do chodu firmy.

Měření a vyhodnocení provádí pracovníci oddělení „Revize a měření“ z divize Energetická infrastruktura, kteří jsou vybaveni technickými znalostmi a pravidelně školeni pro tuto sofistikovanou činnost a podávají svým zákazníkům informace nejen v podobě protokolů, ale při neformálních rozhovorech i formou srozumitelnou laikům, neboť ne každý se v této problematice orientuje.

www.engie.cz/diagnostika

ENGIE je jeden z předních světových dodavatelů energií a řešení v oblasti technické infrastruktury a energetických služeb v energetice, průmyslu a správě budov. V České republice ENGIE nabízí projektové a energetické poradenství, elektroinstalace v průmyslu a energetice, technologie inteligentních budov, realizace investičních celků, inženýring, průmyslovou automatizaci, facility management a služby vedoucí k zefektivnění energetického hospodářství.

Měřicí přístroje Siglent Technologies Co. Ltd.

Datum 21.12.2017

PRIMA BILAVČÍK s.r.o. rozšiřuje portfolio o měřicí přístroje firmy SIGLENT TECHNOLOGIES CO.LTD., které jsou základními přístroji pro vývoj, výzkum a servis v elektronice:

• digitální osciloskopy
• generátory
• digitální multimetry
• programovatelné laboratorní zdroje

Nabízené měřicí přístroje spojují špičkovou technologii s vysokou kvalitou a to vše za velmi příznivou cenu a navíc se záruční dobou až 36 měsíců.

Osciloskopy Siglent generace s te­chnologií SPO jsou nabízeny v řadách SDS 1000X, SDS 1200X-E, SDS 2000X

Řady SDS I000CML+ nově disponují kapacitou paměti 2 Mpts, rozhraním USB, USBTMC a LAN, digitálními fiItry, funkcí Pass/Fail apod. Vyšší řada digitálních osciloskopů SDS 2000X je nabízena ve dvoukanálové a čtyřkanálové verzi s šířkou kmitočtového pásma 100, 200 a 300 MHz. Osciloskop řady SDS 2000.

Ruční osciloskopy série SHS 800

Přístroj 2 v 1 nazývaný také scopemeter – bateriový digitální osciloskop s multimetrem a záznamní­kem. Přístroj má dva vstupní kanály a 5,7“ TFT displej s vysokým rozlišením, který zajišťuje dobrou čitelnost. Ruční osciloskop série SHS 800.

Generátory Siglent SDG 5000, SDX 2000X, SDG 1000X, SDG 800

Nejvyšší řada generátorů Siglent SDG 5000 generuje signál v kmitočtovém pásmu do 160 MHz. Přístroje mají matematické funkce a generují bílý šum. Průběhy mohou být modulovány AM, FM, PM, ASK, FSK, PWM v širokém kmitočtovém spektru. U nastavených kmitočtů lze nastavit všechny parametry průběhu (kmitočet, hranu, činitele plnění, sklon, amplitudu, kladnou a zápornou amplitudu apod.). Komunikaci zajišťuje rozhraní USB. Generátory jsou vhodné především k laboratorním a servisním účelům. Signální generátor SDG 2042X.

Digitální multimetry Siglent SDM 3000, SDM 3000X

V návrhu a uspořádání v řadě SDM 3000 byl kladen velký důraz na ovládání přístroje na čelním panelu i na počítači. Je vybavena 4,3“ barevným TFT displejem s vysokým rozlišením. Může zobrazit nejen číselné hodnoty, ale také podporuje histogramy, trendové grafy a statistiky i aritmetické funkce. Při použití funkcí v menu na předním panelu může uživatel zobrazit nejrůznější výsledky analýz a dat naměřených v čase. Digitální multimetr model SDM 3056X.

Laboratorní zdroj SPD 3303X.

Laboratorní zdroje Siglent jsou nabízeny v řadě SPD 3000X Síťový programovatelný lineární napájecí zdroj řady SPD 3000X má 4,3“ TFT displej, podporuje dálkové ovládání pomocí USB rozhraní. Řada 3000X má tři izolované výstupy, dva nastavitelné kanály a jeden volitelný kanál od 2,5V, 3,3V a 5V. Zdroje mají výstupní ochranu proti přetížení a jsou určeny k laboratorním a servisním účelům.

Všechny přístroje najdete na webu www.merici-pristroje.cz

Vinice si sama „tweetne“, když bude potřebovat postřik

Datum 29.09.2017

Síť pro internet věcí technologie Sigfox českého operátora SimpleCell ohlásila nedávno pokrytí 92 % procent území České republiky. To umožňuje bezproblémové fungování dalších komerčních projektů postavených na této technologii. Přes Sigfox běží v České republice mimo jiné i projekty firem Chytrá vinice hlídající podmínky při pěstování vína, IoT.smart, který přes Sigfox monitoruje polohu a provoz železničních vozů, nebo QLine a jeho monitoring spotřeby vody ve veřejných budovách.

Chytrá vinice je projektem, který pomocí malé monitorovací stanice zaznamenává základní veličiny důležité pro potenciální rozvoj patogenů napadajících vinnou révu. Stanice monitoruje relativní vlhkost vzduchu, množství srážek a teplotu. To vše jednou za půl hodiny. Speciální aplikace pak vyhodnocuje podmínky a předem upozorní vinaře na zvýšenou pravděpodobnost výskytu charakteristických patogenů (plísní) napadajících vinnou révu. To umožňuje pěstiteli používat chemické postřiky cíleně a vždy jen proti konkrétnímu patogenu, nikoli plošně a preventivně, jako doposud. Důsledkem je jednak masivní úspora prostředků za postřiky, jednak samozřejmě řádově menší množství chemie, která se do vinné révy dostává. Zajímavostí je, že na žádost samotných pěstitelů má aplikace implementovanou funkci, díky které může posílat reporty a upozornění na Twitter. Vinice si tak sama “tweetne” že bude potřeba postřik.

O projektu hovoří spoluzakladatel firmy Chytrá vinice Radovan Breuss: “S projektem jsme poprvé vyrolovali v červenci 2016. V tuto chvíli už máme po Evropě 30 vinic, které monitorujeme. Z toho vždy po dvou na Slovensku,  v Rakousku a ve Španělsku. V Rakousku už se nám ozývají i sadaři s podobnými požadavky. Poslední poptávka přišla dokonce z Jižní Afriky. ”

Společnost IoT.smart na technologii Sigfox vyvinula systém, kterým pro provozovatele železničních vozů monitoruje jejich polohu, pohyb a poškození. Díky optimalizaci výkonu dokáže instalované zařízení na voze spolehlivě fungovat až 10 let bez potřeby výměny baterie. Řešení rovněž počítá i s dočasnou nedostupností sítě. Zařízení veškeré hodnoty zaznamenává a předává je hromadně v okamžiku, kdy je síť dostupná. Komerční provoz tohoto projektu byl zahájen v létě 2017 a v současné době se monitoruje již přes 100 vozů pro společnosti AX Benet a  Railco.

“Nová technologie SIGFOX umožnila splnit dlouhodobou poptávku velké části provozovatelů vozů, a to jednoduchým způsobem sledovat pohyb, proběh a poškození nákladních železničních vozů bez nutnosti provozně náročné výměny či dobíjení baterií.. Náš systém umožňuje předávat tyto informace jak provozovateli vozu, tak jeho nájemci nebo přímo konečnému zákazníkovi (přepravci) a každý z nich má pak přehled, kde se jejich vůz či zboží naložené ve voze nachází. Dané informace pomáhají např. v plánování údržby vozů, nebo sledování jejich využití.” komentuje funkcionalitu řešení jednatel společnosti IoT. smart Luděk Ehrenberger.

Na síti Sigfox vystavěla své řešení i společnost QLine. Monitoruje přes ní od května letošního roku spotřebu vody v několika Havířovských školách a veřejných budovách. K vodoměru se snímačem impulzů je připojená odečtová jednotka, která monitoruje aktuální průtok vody. Data odeslaná do cloudu se pak porovnávají s předpokládaným odběrem vody podle denní doby. Pokud by tedy například v nočních hodinách došlo k neobvyklému odběru, upozorní aplikace na pravděpodobný únik vody.

Josef Fojtů vedoucí obchodního oddělení společnosti QLine říká: “Aplikace umožňuje průběžné monitorování spotřeby vody z pohledu finanční náročnosti a její optimalizace. Důležité ale je, že veřejné budovy jsou plné majetku, který by byl například uniklou vodou nenávratně poškozen. Typicky ve školách nebo muzeích ale o víkendu často nikdo není. Naše řešení tak funguje jako chytrý asistent, který v případě havarijní situace vyšle v reálném čase alarm na telefon, nebo mail.”

S těmito a dalšími 400 řešeními na platformě Sigfox z celého světa se můžete seznámit osobně na největší světové akci věnované této technologii Sigfox World IoT Expo, která se bude konat 25. a 26. září v Praze ve Fóru Karlín.

více informací a registraci na akci naleznete zde:

http://world-iot-expo.com/



O Sigfoxu:

Společnost Sigfox je předním světovým poskytovatelem služeb v oblasti internetu věcí. Firma vybudovala celosvětovou síť pro připojení miliardy zařízení k Internetu při spotřebě co nejmenšího množství elektrické energie. Unikátní přístup Sigfoxu k device-to-cloud komunikaci řeší tři největší překážky ke globální akceptaci internetu věcí: náklady, spotřebu energie a globální škálovatelnost. V současné době je síť ve 32 zemích světa a do roku 2018 se počítá s 60 zeměmi v úhrnné populaci 658 milionů lidí. S miliony připojených zařízení a rychle rostoucím partnerským ekosystémem umožňuje Sigfox firmám posunout svůj obchodní model více k digitálním službám. Společnost byla založena v roce 2011 Ludovicem Le Moanem a Christophem Fourtetem. Sídlo má v Labège poblíž Toulouse ve Francie, kterému se říká „IoT Walley“. Sigfox má kanceláře v Paříži, Madridu, Mnichově, Bostonu, San Francisku, Dallasu, Dubaji a Singapuru.

O společnosti SimpleCell Networks

SimpleCell Networks a.s. je prvním českým veřejným mobilním operátorem sítě určené pro Internet věcí. Síť je založena na globální technologii Sigfox, která funguje ve 33 zemích světa, a v ČR byla vybudována ve spolupráci se společností T-Mobile. Síť umožňuje komunikovat levně, spolehlivě a bezpečně miliónům zařízení při mnohaleté výdrži na baterie. K datům je možné se dostat přes jednoduché rozhraní, přes které lze zařízení integrovat do podnikových systémů v řádu hodin, anebo využit desítky IoT platforem.

Více informací na www.simplecell.eu, případně na @simplecelleu na Twitteru i na Stránce SimpleCell na Facebooku.

Seno představuje testery pro kabely a kabelové svazky

Datum 19.09.2017

Firma Cirris Systems vznikla v roce 1984 s cílem vyvinout inovativní, jednoduše použitelné testery pro kabely a kabelové svazky. Cílem bylo vytvořit praktické testery, které posunou možnosti testování, kam až to bude možné, i během samotné montáže, tak, aby chybu bylo možné opravit už při montáži. Což znamená, že lze samozřejmě testovat finální produkt, ale je možné využít testování už při osazování konektorů, případně využít průvodce při montáži kabelu, kde je možné přesně nastavit postup montáže a případné chybné zapojení je odhaleno hned v počátku.

Produkty firmy Cirris využívá přes 6000 společností po celém světě za účelem zajištění perfektní kvality jejich výrobků, ať už kabelů, kabelových svazků, spojů, konektorů, zdravotnických přístrojů a mnoha dalších elektrických sestav. Jde o poměrně velkou škálu výrobků – od testerů pro jednoduchá testování logického zapojení, až po počítačem řízené vysokonapěťové testovací systémy, které je možné rozšířit o široké spektrum dalších volitelných funkcí a externích měřících přístrojů.

Testery můžeme rozlišit na dvě základní skupiny.

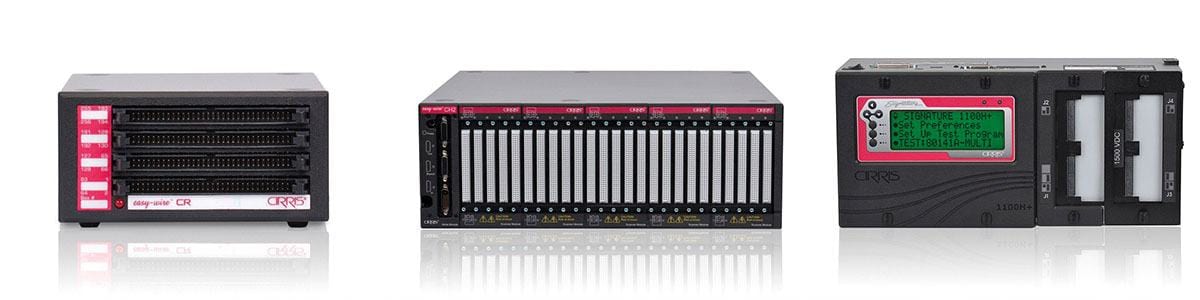

První skupinou jsou stolní testery, které je možné snadno přenášet a nastavovat. Jejich další velkou výhodou je snadná výměna
připojovacích adaptérů, zákazník si může vybrat z velké škály adaptérů nabízených výrobcem, případně je možné si nechat vyrobit adaptéry podle zadání zákazníka. Tyto testery jsou nabízeny v různých variantách od 50 testovacích bodů až po 1024 testovacích bodů. Nejnižší kategorií jsou přístroje pro testování logického zapojení, další skupinou jsou nízkonapěťové testery, které už jsou schopné kontrolovat nejen logické zapojení, ale i součástky, jako odpory, diody a kondenzátory. Tyto přístroje už je možné připojit i k počítači a využít tak mnoho dalších funkcí, které nabízí software Easy-wire, tj. tvorbu testovacích programů v počítači, přidávání komentářů, vytváření vlastních konektorů, přejmenování pinů – tak, aby vše odpovídalo skutečnosti, případně schématu.
Software umožňuje ukládání a tisk štítků a reportů z otestovaných kabelů, které je možné upravit dle svých představ. S každým testovaným kabelem je možné načítat čárový kód, případně i číslo dávky, to vše může být na výsledném reportu uvedeno.

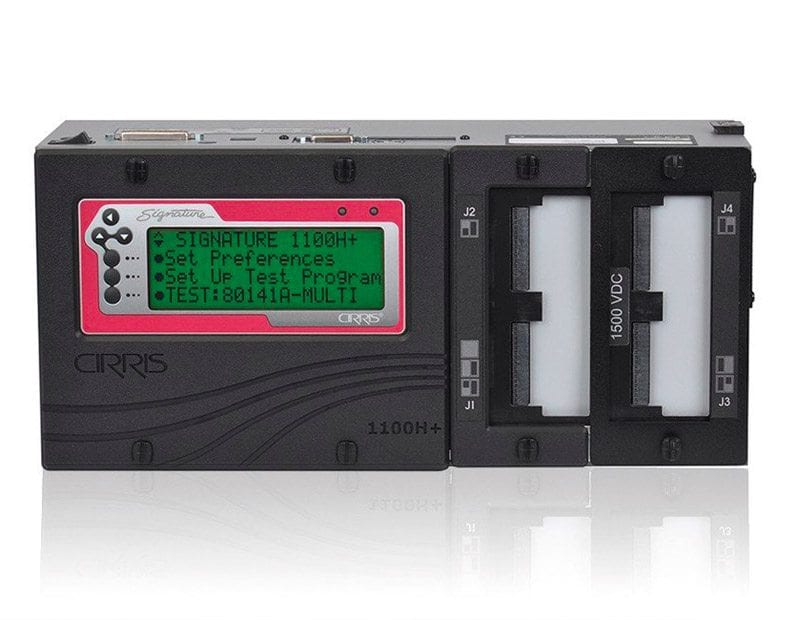

Poslední kategorií testerů v této skupině jsou vysokonapěťové testery až do 2000 VDC, resp. 1000 VAC. Tester Cirris Easy Touch Pro je nejvyšší z této skupiny, nabízí zabudovaný počítač, 10,4“ dotykový display, OS Windows 10 a možnost vysokonapěťového testování až do 2000 VDC.

Druhou skupinou jsou testery pro rozsáhlejší testování kabelových svazků nebo zapojení, zpravidla jsou určeny pro zabudování. Tyto testery pracují pouze ve spojení s počítačem a softwarem Easy-wire. Tyto přístroje jsou k dispozici v nízko- i ve vysokonapěťovém provedení do 1500 VDC a 1000VAC. U těchto přístrojů je možné testovat od 160 do 100 000 testovacích bodů. Samozřejmostí je zde opět ukládání a tisk reportů i štítků.

Většinu testerů je dále možné propojit pomocí sítě Ethernet, což umožnuje buď nahrávání testovacích programů z jednoho stanoviště do více testerů, nebo využívání jedné hlavní databáze pro ukládání reportů, potažmo analýzu výroby.

Pro detailnější informace o nabízených produktech navštivte webové stránky výrobce www.cirris.com, nebo stránky dodavatele www.www.seno.cz

Docházkové systémy APEX

Datum 10.07.2017

Prvním základním prvkem docházkového systému je docházkový terminál. V naší nabídce naleznete čtyři základní modely:

• APX-Lite pro 50 otisků prstů a 50 identifikátorů, se softwarem Apex Start pro 25 osob je dodáván v balíčku Apex Basic
• APX-Prox pro 10.000 identifikátorů, se softwarem Apex Start pro 25 osob je dodáván v balíčku Apex Tag
• APX-Pro pro 8.000 otisků prstů a 8.000 identifikátorů, se softwarem Apex Start pro 100 osob je dodáván v balíčku Apex Profi
• APX-VIP s dotykovým displejem pro 6.000 otisků prstů a 6.000 identifikátorů, se softwarem Apex Start pro 100 osob je dodáván v balíčku Apex Touch

Docházkový terminál je určen nejen pro sběr dat základních průchodů (Příchod, Odchod), ale i pro evidenci příznaků, jako je např. Služební cesta, Lékař, Dovolená, apod. Terminál APX-VIP navíc na hlavní obrazovce zobrazuje i aktuální prezenci zaměstnanců.

Druhým základním stavebním kamenem docházky je pak software. Ten dovedeme na míru přizpůsobit společnosti, v níž bude používán, a to v následujících základních bodech:

• Počet zaměstnanců – balíčky lze licenčně rozšiřovat na 50 / 100 / 200 / 300 / 300+ zaměstnanců
• Jednosměnný / vícesměnný provoz
• Instalace softwaru na jeden PC účetního / na více PC s možností zobrazení průběžné docházky jednotlivým zaměstnancům
• Propojení do jednoho z desítek podporovaných mzdových systémů

Docházkový software sbírá data ze všech připojených terminálů a zobrazuje je u jednotlivých zaměstnanců. Samozřejmostí je možnost následné editace záznamů, u externích pracovníků lze průchody celého měsíce vygenerovat s definovaným rozptylem začátku a konce směny, což simuluje reálné (ne strojené) časy průchodů. Data celého měsíce jsou následně exportovány v rámci tiskové sestavy a předány zaměstnanci k podpisu. Exportním souborem mohou být také přenesena do mzdového softwaru.

Pokud potřebujete poradit s návrhem docházkového systému do vaší společnosti, neváhejte kontaktovat náš tým technické podpory.

Společnost ABBAS, a.s. je dodavatel bezpečnostních technologií s přidanou hodnotou v podobě kvalifikovaného poradenství a doplňkových služeb. Jsme česká společnost působící na trhu od roku 1995. Naším posláním je být spolehlivým partnerem v oblasti bezpečnostních technologií a pomáhat zvyšování úrovně bezpečnosti osob a majetku. Naše strategie se zaměřuje na kvalitu dodávaných technologií a poskytovaných služeb. Své obchodní aktivity stavíme na precizní technické a konzultační podpoře našich zaměstnanců. Společnost ABBAS, a.s. je držitelem certifikátu ISO 9001:2009 a členem Asociace technických bezpečnostních služeb Grémium Alarm (AGA).

Dálkový odečet vody a tepla chrání soukromí a naplňuje již dnes vizi EED

Datum 29.06.2017

V době chytrých technologií a internetu je téměř neuvěřitelné, že máte v určitý den a hodinu zůstat doma a čekat na odečet spotřeby energie. Informaci o odečtených hodnotách a platbách za spotřebované energie pak obvykle většina obyvatel a správců bytových domů obdrží jednou ročně v období vyúčtování. Zdá se však, že nové technologie radiového přenosu dat a možnost kontroly jejich aktuálních hodnot prostřednictvím portálových služeb jsou na vzestupu. A to dokonce s předstihem oproti požadavkům EU.

„V posledních letech roste zájem a také prodej přístrojů nové generace, které umožňují dálkový odečet vody a tepla. U indikátorů je jejich podíl na celkovém objemu prodaných přístrojů prakticky 100 %, u vodoměrů 75 %,“ potvrzuje Daniel Nový, obchodní ředitel společnosti ista Česká republika s.r.o., a dodává: „V současnosti správcovské firmy, bytová družstva i společenství vlastníků bytových jednotek preferují vyspělé rádiové technologie, které umožňují dálkový odečet dat. Je totiž přesnější, zvyšuje komfort uživatelům bytů a eliminuje chyby při odečtech i možnost záměrné manipulace s přístroji.“

Další výhodou je možnost provádění častějších odečtů a sledování naměřených hodnot na internetu. Majitel či správce nemovitosti i nájemníci tak mohou mít lepší přehled o spotřebě energií a vody v domě. Kromě zamezení plýtvání může radiový odečet přispět také k odhalení nechtěných úniků vody při haváriích (např. protékající záchod) v době, kdy je nájemník na dovolené.

Častější odečty všech měřicích zařízení v bytě zajistí i větší spravedlnost při stěhování. Zaplatíte pouze to, co jste skutečně spotřebovali.

Existence radiového systému usnadní odečty i v případě bytů, které by uživatel z jakýchkoliv důvodů nezpřístupnil pro provedení odečtu. Konečný spotřebitel je v tomto případě chráněn před rizikem sankce, která mu jinak dle platné legislativy hrozí. Na straně administrátora pak odpadá nutnost provádět náhradní výpočet spotřební složky tepla. Tato se počítá jako trojnásobek průměrné hodnoty spotřební složky nákladů připadající na 1 m² započitatelné podlahové plochy zúčtovací jednotky dle zákona č. 67/2013 Sb. v platném znění § 6 odst. 3). Pokud je v domě takových bytů, které nejsou zpřístupněny pro odečet, víc, může to znamenat viditelné navýšení spotřební složky za období odečtu pro celý objekt.

Příklad:

Bytový dům – 50 bytů s průměrnou spotřebou vody 35 m³ /rok

1/ rádiový dálkový odečet: všechny byty odečteny

• odečteno všech 50 bytů
• celková spotřeba vody BD = 1 750 m³

2/ manuální odečet: odečtených 45 bytů, 5 bytů nezpřístupněných

• Odečteno 45 bytů: celková spotřeba vody = 1 575 m³
• Neodečtených 5 bytů: vypočtená spotřeba vody na 1 byt: 105 m³, celkem 525 m³
• Celková spotřeba vody BD je 1 575 + 525 = 2 100 m³

V případě radiových odečtů je také možné na rozdíl od manuálních odečtů kalkulovat s přesným odečtem ke rozhodnému datu rozúčtovacího období, obvykle k 31.12. Tím se obvykle sníží také rozdíl odečtu mezi odečtenými údaji z měřičů konečných spotřebitelů a hlavním domovním vodoměrem, tzv. rozdílový koeficient.

Dálkové odečty indikátorů a vodoměrů probíhají ve dvou variantách. První je pomocí mobilní sběrnice dat, tou druhou a v tuto chvíli nejmodernější možností, je odečet pomocí automatické sběrnice dat. Tato varianta také umožňuje nadstavbu, a to webový portál s aktuálním přehledem spotřeby tepla a vody v domě či bytě.

Jak funguje rádiová technologie?

Princip fungování radiových sestav různých výrobců je podobný, v konkrétním technickém řešení se však mohou lišit.



Systém komunikuje s měřiči ista, které jsou vybaveny rádiovými moduly. Nejčastěji to bývají rozdělovače topných nákladů (indikátory) doprimo 3 a vodměry ista domaqua m, istameter m nebo modilys m. Součástí systému mohu být i další měřiče – tepla, elektřiny nebo plynu (viz obrázek systému symphonic 3 výše).

Všechny součásti systému mají bateriové napájení a jejich instalace v objektu nevyžaduje kabelové rozvody. Baterie v přístrojích vydrží více než 10 let.

Srdcem systému je sběrnice dat memonic 3, která automaticky přenáší data na centrální server prostřednictvím GSM/GPRS sítě s rádiovou frekvencí 868 MHz. Dokáže najednou obsluhovat při optimálním prostorovém rozmístění až 1000 měřičů a disponuje velkým dosahem signálu až 50 m. Pracuje v tzv. mřížkovém módu, kdy jsou signály přenášeny i vzájemně mezi jednotlivými měřiči, což vede ke zvýšení spolehlivost odečtu všech přístrojů zapojených v systému i dosahu signálu. Pro standardní bytový dům s výškou 8-10 podlaží tak obvykle postačuje 1-2 sběrnice dat. Přenášená data jsou zabezpečena kódováním proti zneužití a chybnému transportu.

Výhody dálkového odečtu prostřednictvím sběrnice dat pro správce nemovitosti:

• Odečet hodnot spotřeby energií bez vstupu do bytů
• Přesný odečet k 31.12 – stejný pro všechny byty
• Denní data k dispozici pro případ meziodečtů při stěhování apod.
• Možnost sledování údajů o spotřebě a stavu měřičů prostřednictvím internetového portálu
• Přístup k údajům o spotřebě kdykoliv v průběhu rozúčtovacího období
• Eliminuje výpočet průměrných spotřeb v případě nepřístupných bytů

Zdroj: VodaDnes

Nelze řídit to, co neměříte

Datum 21.06.2017

Ať už se jedná o správu zařízení v malých, středních nebo velkých průmyslových podnicích s mnoha měřicími body, je KW2M prvním krokem k integraci profesionálního systému řízení energie ve vaší společnosti.

https://youtu.be/Ihfisyx_vV4

S pomocí nové řady Eco-POWER METER KW2M budou vaše sítě více transparentní. Měření a shromažďování všech energetických údajů je základem pro cílená opatření zaměřená na dosažení co nejlepší energetické účinnosti.

Panasonic KW2M šetří nejen náklady na energii. Díky vylepšenému zapojení svorkovnice můžete s elektroměrem Panasonic také ušetřit až 50 % kabeláže. Nové nacvakávací konektory šetří čas při uvádění do provozu a vyžadují menší prostor pro instalaci.

Kombinací hlavní a rozšiřující jednotky můžete každým zařízením měřit 2 kanály. Pokud připojíte  k hlavní jednotce tři rozšiřující moduly, pak je možné připojit až 8 měřených obvodů. Měření se provádí s přesností 0,2 % pro proud a napětí; pro výkon pak s přesností 0,5 %.

Integrovaný rozbočovač s dvěma ethernetovými porty je další výhodou této série, protože významně zjednodušuje připojení více elektroměrů KW2M do systému.

Elektroměr KW2M je navíc navržen pro montáž na DIN lištu, poskytuje vstupy a výstupy a lze jej jednoduše konfigurovat pomocí integrovaného webového serveru.

Panasonic

Sběr dat o spotřebě energie: Měřicí systém s přidanou hodnotou

Datum 30.05.2017

Nový systém “Energy Data Management” nabízí komfortní řešení pro sběr a správu dat o energiích. Navíc nevyžaduje jakékoli programování a lze ho kdykoli rozšiřovat.

Podniky stále podrobněji sledují efektivitu svých budov a zařízení. Rozsah potenciálu úspory však lze určit pouze při systematickém sběru dat o všech zdrojích energie a všech spotřebičích. Proto je zde nový systém “Energy Data Management” společnosti WAGO. Díky kombinaci předem definovaného hardwaru a uživatelsky přívětivého softwaru lze tento měřicí systém jednoduše integrovat do automatizačních systémů v průmyslu i v budovách.

Modulární sběr energetických a procesních dat

Hardwarovou základnu tvoří aplikační procesorový modul z rodiny PFC200 a WAGO-I/O-SYSTEM 750. Modulární konstrukce umožňuje individuální přizpůsobení aktuálním podmínkám. Kromě hodnot specifických pro elektrickou energii, jako jsou proud nebo napětí, je tak možné zaznamenávat i mnoho dalších veličin relevantních v průmyslové a procesní technice i v automatizaci budov – například parametry týkající se plynu, tepla, vody, stlačeného vzduchu a teploty.

Moderní software

Ve výkonné a uživatelsky přívětivé řešení se WAGO Energy Data Management proměňuje až díky příslušné softwarové aplikaci. Je implementována do procesorového modulu a při spuštění automaticky rozpozná připojené I/O moduly. Vstupy pro sběr dat se přizpůsobují jednoduchou parametrizací. Aplikace umožňuje myší upravovat veškerá nastavení, a to jak během uvádění do provozu, tak za provozu samotného. Programování není třeba. Ke grafickému uživatelskému rozhraní lze přistupovat prostřednictvím protokolu HTTPS a standardního prohlížeče.

Předávání dat nadřazenému softwaru pro energetický management probíhá po sběrnici Modbus TCP/IP nebo prostřednictvím souboru CSV přes FTPS. Zaznamenaná data lze navíc ukládat na kartu SD. Snadná a flexibilní připojitelnost nového řešení značky WAGO ke stávající infrastruktuře a řídicím systémům umožňuje podnikům s již zavedeným energetickým managementem snadným způsobem zvětšit rozsah dat shromažďovaných na jednotlivých měřicích bodech.

Vizualizace? Samozřejmost!

Systém “Energy Data Management” je vhodný zejména pro podniky, které s energetickým monitoringem právě začínají nebo chtějí pracovat bez nadřazeného softwaru pro energetický management. Pomocí integrovaného vizualizačního nástroje lze vytvářet různá vyhodnocení. Podniky tak mohou synchronně s dodavatelem energie generovat mimo jiné křivky zatížení nebo pomocí bezprostředně sestavovaného znázornění určovat, které spotřebiče jsou odpovědné za zátěžové špičky. Kromě toho lze sledovat využívání energie v závislosti na určitých úpravách procesů a například tak zjistit, kolik energie se podařilo ušetřit použitím motorů s variabilními otáčkami nebo nových světelných zdrojů.

Další informace: WAGO

Inteligentní elektroměr oceněn na SPS

Datum 01.02.2017

Elektroměr KW2M získal na veletrhu SPS ocenění za nejpřínosnější produkt roku 2016. Porota kromě nadstandartních funkcí nejvíce ocenila benefity v podobě zjednodušeného zapojení a možnosti rozšiřovat počet měřicích bodů nebo škálu měření prostřednictvím rozšiřitelných modulů. Tím lze docílit rychlejší montáže ruku v ruce s úsporou místa v rozvaděči. To vše přináší úsporu lidské práce, snižuje výrobní náklady i spotřebu surovin. Ve výsledku Eco Power Meter KW2M Extreme vykazuje parametry výrobku „velmi šetrný“ k životnímu prostředí.

Systém automatizace budov společnosti Panasonic Electric Works, jehož nejnovější součástí je právě zmíněný oceněný elektroměr, si bere za cíl poskytovat srozumitelné řešení pro dohled nad spotřebou elektrické energie. Systém managementu energií, a tím se nemyslí jen energie elektrická, ale i stlačený vzduch, voda nebo další spotřební tekutiny a plyny, nabízí pohled v různých úrovní dohledu. Zatímco management vidí souhrnná data jednotlivých zemí, měst nebo továren v přehledných grafech či tabulkách, vedoucí výroby mají přístup k detailním hodnotám jednotlivých strojů nebo linek včetně základních ukazatelů kvality elektrické energie.

Bez měření nelze přikročit k adekvátním změnám. Jen přesná evidenci a detailní vyhodnocení parametrů před a po aplikaci úsporných opatření mohou vést ve svém důsledku k případnému nasazení na vedlejší lince, výrobní hale či v jiné továrně. Tak lze velmi rychle testovat různá alternativní řešení na různých místech a pak plošně nasadit nejlepší z nich. Data a výstupy lze sledovat na všech dostupných platformách jako jsou PC, tablety či mobilní telefony a to samozřejmě s bezpečnou ochranou dat proti neautorizovanému zneužití.

http://www.panasonic-electric-works.cz

Jak limitovat počet návštěvníků na jednom místě?

Datum 20.10.2016

V prostorách výstav, vyhlídek, historických objektů či muzeí může vzniknout požadavek na omezení počtu návštěvníků expozice. Řešení může být dvojí v závislosti na tom, zda návštěvníci u vstupu dostanou přístupové karty. Oba způsoby vám nyní blíže představíme.

V obou případech je nutné, aby nějaké zařízení počítalo vcházející a vycházející návštěvníky a v případě naplnění povoleného počtu je již nevpustilo dál. Základem takového zařízení může být turniket, který při dokončeném průchodu jedním či druhým směrem sepne příslušný výstup, což bude vstupní informace pro čítač, který bude data vyhodnocovat. Níže detailněji představíme obě řešení.

Řešení s návštěvnickými kartami

Pro kombinaci s uživatelskými kartami je nutné doplnit instalovaný turniket čtečkami těchto karet a řídicí jednotkou přístupového systému. Počítání osob jednoduše zprostředkuje dedikovaná jednotka Occupancy indicator (indikátor obsazení, pozn.) spuštěná v režimu „Parkoviště“, o jejímž využití jsme informovali .

V tomto řešení se tedy přístupové čtečky propojí do řídicí jednotky Net2 plus  a paralelně do jednotky Occupancy indicator, která se pomocí propojek nastaví na požadovaný počet povolených osob. Výstup jednotky Occupancy indicator se v případě dosažení maximálního počtu návštěvníků sepne a vyblokuje tak povolený příchod dalšímu autorizovanému návštěvníkovi. Při odchodu jedné či více osob je příchod opět povolen.

S ohledem na limitace jednotky Occupancy indicator je toto řešení využitelné do maximálního počtu 256 návštěvníků. Vstupem „Reset“ lze navíc počítadlo například vždy po návštěvní době resetovat (externím tlačítkem) a celý proces blokace lze pro uživatele signalizovat také na jednoduchém semaforu zelená / červená. Karty na výstupu mohou být návštěvníkům odebírány automaticky s využitím polykače karet .

Řešení bez návštěvnických karet

V případě, že v objektu není recepce pro vydávání návštěvnických karet, může být nasnadě celý systém maximálně zjednodušit. Základem je opět turniket, přepnutý do režimu volný příchod i odchod. K turniketu je připojena jednotka Quido ETH 10/1  s upraveným firmwarem, která zajistí automatické počítání osob podobně jako v řešení s kartami.

Konkrétně sepnutí jednoho vstupu jednotky Quido navýší hodnotu vnitřního čítače o jedničku a sepnutí druhého vstupu jej naopak poníží, sepnutí třetího čítač resetuje (například externím tlačítkem), a sedm zbylých vstupů binárně nastaví požadovaný limit počtu osob až do 2⁷ = 128 návštěvníků. Výstup modulu Quido při dosažení definovaného počtu osob zablokuje příchod na turniketu až do odchodu jednoho či více návštěvníků.

Obě uvedená řešení také vyhovují požadavkům hasičů, aby se v daném shromažďovacím prostoru nevyskytoval v jeden okamžik větší než definovaný počet osob. Může jít ale také o čistě praktické řešení s ohledem na velikost a možnosti expozice.

Společnost ABBAS, a.s. je dodavatel bezpečnostních technologií s přidanou hodnotou v podobě kvalifikovaného poradenství a doplňkových služeb. Jsme česká společnost působící na trhu od roku 1995. Naším posláním je být spolehlivým partnerem v oblasti bezpečnostních technologií a pomáhat zvyšování úrovně bezpečnosti osob a majetku. Naše strategie se zaměřuje na kvalitu dodávaných technologií a poskytovaných služeb. Své obchodní aktivity stavíme na precizní technické a konzultační podpoře našich zaměstnanců. Společnost ABBAS, a.s. je držitelem certifikátu ISO 9001:2009 a členem Asociace technických bezpečnostních služeb Grémium Alarm (AGA).
www.abbas.cz

SafeMove2 pro užší spolupráci člověka a robota

Datum 09.09.2016

Společnost ABB oznámila uvedení SafeMove2, nejnovější generace bezpečnostně certifikovaného systému pro monitorování robotů. SafeMove2 přináší vyšší pružnost, menší prostorovou náročnost a špičkové nástroje pro realizaci technického zadání. Díky tomuto systému lze dosáhnout vyšší produktivity při nižších investičních nákladech. Navíc v kombinaci s dosažením nejvyšších bezpečnostních standardů umožňuje tento systém užší spolupráci člověka a robota ve výrobních závodech. Stejně jako původní verze má i SafeMove2 mnoho prvotřídních bezpečnostních funkcí jako nastavení rychlostních limitů, bezpečného monitorování klidového stavu, nastavení rozsahů os a soustavného dohledu nad pozicí a orientací.

„Aby roboty byly efektivní, musí se pohybovat rychlostí vhodnou pro danou aplikaci. Při vysokých rychlostech mohou představovat potenciální riziko pro člověka pracujícího v jeho bezprostřední blízkosti. Aby nedošlo ke kolizi, oddělovaly se dříve stroje od člověka pomocí plotů nebo zábran,“ vysvětluje Dr. Hui Zhang, ředitel produktového managementu ABB Robotika, a dodává: „SafeMove2 umožňuje těsnější spolupráci robotů a lidí omezením pohybu robota přesně dle požadavků dané aplikace.“

SafeMove2 zjednodušuje výrobní postupy a poskytuje nástroje, které zrychlují uvádění do provozu, nastavení i validaci robotického pracoviště. SafeMove2 rovněž disponuje bezpečnostním sběrnicovým připojením k ovladačům IRC5, tedy IRC5 Single, Compact a Paint.

Efektivní a flexibilní pokročilá řešení pro spolupráci, jako je například SafeMove2, jsou součástí ekosystému nazvaného „Internet věcí, služeb a lidí“. ABB Robotika soustavně mění podobu automatizace výroby prostřednictvím řady inovativních řešení a služeb, které již dnes pomáhají zákazníkům využívat výhod továrny budoucnosti.



Další informace:

ABB Robotika je předním dodavatelem průmyslových robotů. Poskytuje mimo jiné softwarová řešení pro roboty, aplikace a periferie, periferní zařízení, modulární výrobní buňky a dále služby v oblasti svařování, manipulace, lakování, paletizace a obsluhy strojů. Ke klíčovým trhům patří automobilový průmysl, výroba plastů, obrábění, slévárenství, elektronika, farmaceutický a potravinářský průmysl. Silná orientace na ucelená řešení pomáhá výrobcům zvýšit produktivitu, kvalitu výroby a bezpečnost práce. Společnost ABB celosvětově instalovala více než 250 000 robotů. Veškeré výrobky ABB Robotika plně podporuje globální prodejní a servisní organizace ABB Robotika v 53 státech a na více než 100 místech.

Více na www.abb.cz/robotika

Měření a diagnostika kabelů

Datum 29.08.2016

Je trendem dnešní doby věnovat diagnostice zařízení zvýšenou péči, kdy je možno konstatovat stav měřeného zařízení a predikovat vývoj do budoucna. Péče o zařízení se pak odráží ve snížení nákladů při neočekávaných poruchách a nehodách zařízení. Společnost ENGIE provádí měření a diagnostiku kabelů, elektrických částí technologických zařízení, transformátorů i točivých strojů.

Pro měření společnost využívá mimo relativně běžných přístrojů (multimetry, klešťové přístroje, měřiče izolačního stavu, scopemetry, analyzátory sítě) i měřící techniku firmy BAUR pro zkoušky zvýšeným napětím 0,1Hz a měření tg δ a parciálních výbojů. Technika je špičkou ve své oblasti.

Měření a vyhodnocení provádí pracovníci oddělení „Revize a měření“ z divize Energetická infrastruktura, kteří jsou dostatečně vybaveni technickými znalostmi pro tuto sofistikovanou činnost.

Tato měření ENGIE vykonává například pro společnost RWE Gas Storage a.s., kde společnost zvítězila ve výběrovém řízení. Předmětem výběrového řízení byla zakázka na měření parciálních výbojů na motorech 6kV v objektech podzemních zásobníků plynu v Dolních Dunajovicích a Tvrdonicích. Z technického hlediska je zakázka velmi zajímavá, měří se parciální výboje na statorovém vinutí motorů, které pohání vtláčecí kompresory zemního plynu. Jde o synchronní motory o výkonu 4000kW, napětí 6kV, proud 403A, 300ot/min.

Co jsou parciální výboje? Dle definice ČSN to jsou elektrické výboje, které přemosťují jen částečně izolaci mezi elektrodami, které jsou na různých potenciálech. Ještě se dále rozdělují, ale společným znakem jsou destruktivní účinky na izolační systém. No a to je odpověď na otázku, proč se parciální výboje měří, vzhledem k tomu, že tyto účinky snižují spolehlivost a životnost zařízení. Společnost RWE Gas Storage se diagnostice svých zařízení věnuje s velkou péčí a ENGIE má možnost se na těchto činnostech podílet.

Samotné měření probíhá v technologické odstávce kompresorů dle požadavku zákazníka. A protože chceme zákazníkovi poskytnout co nejlepší servis, je samozřejmostí provést i další měření – například kapacity, ztrátového činitele tg δ  nebo izolačního stavu. Bude provedeno vyhodnocení a porovnání hodnot s předchozími měřeními. Tyto údaje jsou kvalitním podkladem pro predikci stavu měřených motorů 6kV a pro zákazníka cenným údajem o stavu jím provozovaných zařízení.

Cílem ENGIE je najít zákazníkům vždy optimální řešení na míru, ať už se to týká rozsahu měření nebo třeba i termínů, kdy se přizpůsobíme požadavkům zákazníka, protože víme, že každá odstávka zasahuje do chodu firmy.

ENGIE je jeden z předních světových dodavatelů energií a řešení v oblasti technické infrastruktury a energetických služeb v energetice, průmyslu a správě budov. V České republice ENGIE Services a.s. nabízí projektové a energetické poradenství, elektroinstalace v průmyslu a energetice, technologie inteligentních budov, realizace investičních celků, inženýring, průmyslovou automatizaci, facility management a služby vedoucí k zefektivnění energetického hospodářství.

Inteligentní konstrukce skříně pro snadný servis

Datum 12.08.2016

B&R představuje nový operátorský panel pro automobilový  průmysl

Společnost B&R vyvinula nový ovládací terminál, který je „šitý na míru“ údržbářům a servisním  technikům linek ve  výrobě automobilů. Umožňuje rychlý a snadný přístup pro servis displeje, průmyslového počítače i ovládacích  tlačítek. Díky tomu lze i bez odstavení linky  jednoduše vyměnit jednotlivé komponenty nebo ve velmi krátkém čase například nahradit průmyslový počítač v  panelu výkonnějším.

Výměna jednotek nezávisle na sobě

Nový ovládací přístroj se skládá ze dvou nez.vislých modulů: jednotky displeje a jednotky tlačítek. Pro přístup k obrazovce nebo k počítači stačí uvolnit 4 rychlouzávěry zadního krytu a údržbář se dostane ke konektorům kabelů displeje i počítače. Stejně snadno je přístupná i jednotka tlačítek. Jednotky displeje a tlačítek mají oddělená napájení, takže při výměně displeje zůstane bezpečnostní obvod sepnutý.

Kompaktní a flexibilní konstrukce

Jednotky displeje a tlačítek jsou integrovány do štíhlé profilové skříně a lze je na úrovni obsluhy přizpůsobit příslušnému továrnímu standardu. Vnější rozměry přístroje s úhlopříčkou displeje 15″ činí 442 x 511 x 86 mm. Přírubu pro montáž lze volitelně upevnit nahoře nebo dole, což umožňuje 2 způsoby montáže: zavěšení na rameno nebo montáž na stojan. Změna umístění příruby je možná i přímo na místě při instalaci.



Popisek k obrázku: Operátorský panel B&R se snadnou údržbou. Zadní kryty se čtyřmi rychlouzávěry zajišťují rychlý a snadný přístup k displeji i tlačítkům.

Integrovaná bezpečnostní technika v jednom kompaktním celku

Datum 09.08.2016

Společnost B&R nabízí decentrální servoaktuátor ACOPOSmotor nyní  už také s integrovanými bezpečnostními funkcemi s podporou sítě. Díky tomu lze realizovat moderní bezpečnostní koncepce s minimálními nároky na prostor. Bezpečnostní funkce servomotorů ACOPOSmotor jsou certifikovány až do SIL 3/PLe/kat. 4.

Inteligentní systém snímačů

U měření polohy rotoru sází společnost B&R na bezpečnostní snímače s rozhraním EnDat2.2. Tyto digitální snímače jsou odolné proti rušení a jsou velmi přesné. Poruchy a chyby upevnění snímače na osu motoru jsou vyloučeny speciální konstrukcí a také následnou kontrolou dodržení montážního postupu při výrobě. Údaj o poloze ze snímače lze tedy použít i jako bezpečný údaj o absolutní poloze.

Kompaktní a robustní

ACOPOSmotor má krytí IP65, nemá ventilátor a je vybaven těsněním hřídele. Servoaktuátory lze navíc zapojovat do linie (Daisy–Chain), což výrazně snižuje rozsah kabeláže. Jednotka má velmi malé rozměry také proto, že teplo z elektroniky se odvádí přímo přes tělo motoru.



Popisek k fotce: Servoaktuátor ACOPOSmotor slučuje motor, servozesilovač a rozsáhlé bezpečnostní funkce do jedné kompaktní jednotky.

Nové zařízení pro operátorské řízení a monitoring ve speciálních provozech

Datum 29.07.2016

Společnost Siemens uvádí na trh nové zařízení pro operátorské řízení a monitoring ve speciálních provozních prostředích. Nové monitory a panelové PC jsou vhodné zejména pro hygienické provozy, např. v potravinářském průmyslu. Zároveň splňují požadavky pro chemický a ropný průmysl nebo plynárenství.

• Odolné průmyslové monitory a panelové PC Simatic pro operátorské řízení a monitoring ve speciálních provozních prostředích
• Nerezové provedení Simatic Inox Pro s vysokým krytím IP66K pro hygienické provozy
• Panelové PC Simatic Ex OG pro použití v nebezpečných zónách 1/21 a 2/22 v chemickém a ropném průmyslu a plynárenství

Nové nerezové zařízení Simatic Inox Pro má vysoký stupeň krytí (IP66K) a je vhodné pro hygienické provozy v potravinářském, tabákovém, farmaceutickém nebo kosmetickém průmyslu a v lehkém chemickém průmyslu. Má rezistivní dotykovou obrazovku o úhlopříčce 19“ pokrytou souvislou vrstvou chemicky odolné dekorativní folie. Displej je rovněž opatřen těsněním vhodným pro potravinářské provozy a ochranou proti rozbití. Nerezový rám je obroušen na zcela hladký povrch (zrno 240), což jej chrání před kontaminací. Nové zařízení Inox Pro má obrazovku o úhlopříčce 19“ a je k dostání buď ve verzi průmyslového PC IPC277D Inox Pro nebo monitoru IFP1900 Inox Pro Ethernet. Všechna nová zařízení lze nainstalovat na stojan nebo kloubové rameno.

Nové, odolné panelové PC Simatic Ex OG je určeno pro chemický a ropný průmysl a pro použití v plynárenství. Má vysoký stupeň krytí (IP66) a je navrženo pro prostředí v teplotním rozmezí od – 40 do + 65 °C. Umožňuje nasazení i pro nebezpečné zóny 1/21 a 2/22.

Nabízí se buď ve formátu 4:3 a rozměru 15“ nebo formátu 16:9 a rozměru 22“. Kapacitní dotyková skleněná obrazovka s automatickou regulací jasu je bezreflexní i pod přímým sluncem. Snadno se ovládá, a to i v tenkých rukavicích. Průmyslové PC má rychlý procesor Intel Core i7, paměť o velikosti osm gigabytů a 300 GB disk typu SSD (Solid State Drive). Panelové PC Simatic Ex OG lze konfigurovat s opěrným ramenem nebo stolním či podlahovým stojanem. Volitelné příslušenství zahrnuje kameru, Bluetooth, WLAN a čtečku RFID.

„Fitness náramek“ od ABB pro průmyslové motory

Datum 19.07.2016

Chytrý senzor umí monitorovat zdravotní stav nízkonapěťového motoru a shromažďovat o něm detailní data

Sledování zdravotního stavu nikdy nebylo jednodušší. Existují nejrůznějších přístroje, které nám změří tlak krve, teplotu, tep a dokonce i množství potu, pomáhají nám zůstat fit a varují nás, když v našem těle začne být něco v nepořádku. Nejnovějšími a také nejvíc trendy produkty jsou v této oblasti fitness náramky a hodinky, které jsou schopny monitorovat několik funkcí současně.

Co kdyby se ve světě techniky objevil podobný fitness náramek schopný monitorovat třeba zdraví nízkonapěťových motorů? Popravdě řečeno, monitorování stavu vysoko a nízkonapěťových motorů není žádná novinka, nicméně technologie, které se pro tyto účely konvenčně používaly, jsou nákladné a složité. Navíc stav nízkonapěťových motorů se sleduje jen zřídka. Většinou tyto motory putují do servisu až v okamžiku poruchy, k níž by při pravidelném monitorování ani nemuselo dojít.

Situace se však brzy změní díky novému řešení dálkového monitoringu ABB, která na trh uvádí nový inteligentní senzor. Ten lze zcela jednoduše, navíc bez náročné kabeláže, připevnit  ke kostře jakéhokoliv nízkonapěťového motoru. Senzor pak dokáže, podobně jako fitness náramek u člověka, automaticky monitorovat srdeční tep motoru, zaznamenávat jeho teplotu, naslouchat „šelestům srdce“ a vnímat jeho vibrace.

Shromážděné údaje jsou pak zpracovány pomocí speciálního algoritmu a slouží jako obecný i detailní pohled na zdravotní stav motoru. Data jsou ukládána na cloudové servery ABB, které umožňují snadný přístup k těmto údajům.

https://youtu.be/fSZMuh1ejAw?t=2

K indikaci zdravotního stavu motoru se využívá signalizace, jakou známe u dopravních světel: červená znamená zásadní problém, který vyžaduje okamžitý zásah, žlutá informuje o přítomnosti problému, jehož řešení nicméně vydrží až do doby plánované údržby, a zelená znamená, že vše je v pořádku a motor běží normálně. Inteligentní senzor také umí automaticky zaslat upozornění technikovi, pokud na motoru detekuje nějaký problém. Pro přístup k informacím je možné využít nejrůznější zařízení, od chytrého telefonu přes tablet až po stolní PC.

Díky tomuto řešení už technik nemusí provádět individuální měření u každého motoru v provozu a získaná data poté manuálně vyhodnocovat, neboť veškerá analýza probíhá automaticky. Pracovníci údržby nemusí trávit tolik času v provozech, což snižuje náklady a zvyšuje bezpečnost práce.

Díky těmto chytrým senzorům je také možné v podstatě eliminovat neočekávané výpadky ve výrobě způsobené poruchou motorů. Údržbu lze provádět podle skutečné potřeby, nikoliv na základě předem definovaného harmonogramu, daných časových intervalů nebo provozních hodin. Efektivněji prováděná údržba motorů s sebou přináší další výhody – vzrůstá produktivita, prodlužuje se životnost motorů, snižují se náklady na jejich údržbu a v neposlední řadě dochází i k úsporám energie. Chytré senzory rovněž představují užitečný nástroj pro poskytovatele služeb, kteří tak mohou nabízet pokročilou údržbu v kombinaci s dalšími službami – např. navrhovat kroky ke zlepšení výkonu provozu a snížení nákladů.

Chytré senzory pro motory jsou v současné době úspěšně testovány v podobě pilotních projektů u vybraných koncových uživatelů v Evropě i USA. Ti na „fitness náramku“ pro motory nejvíce oceňují, že díky automatickému monitoringu a analýze získávají bez vysokých nákladů okamžitý přehled o tom, jak se jejich motory chovají.

ABB

Senzor vodivosti do každé situace

Datum 25.05.2016

Nízké i vysoké hodnoty vodivosti měřené spolehlivě jediným senzorem bez přepínání rozsahů. Stejný senzor pro laboratoř, R&D i vlastní proces. Unikátní aseptický design certifikovaný EHEDG pro aplikace s nejpřísnějšími hygienickými nároky. Takové možnosti přináší nový Memosens CLS82D, čtyřelektrodový senzor vodivosti od Endress+Hauser.

Častým úkolem senzoru vodivosti – zejména ve farmaceutickém průmyslu – je měření v širokém měřicím rozsahu: od středních až vysokých hodnot v běžném provozu po velmi nízké hodnoty během oplachování ultračistou vodou. V koncentrovaných roztocích se však při měření vodivosti uplatňují silné polarizační jevy, které vedou k nepřesným měřením. Ne tak u senzorů se čtyřmi elektrodami. Ty dokáží polarizační jevy kompenzovat a zajistí spolehlivé hodnoty v celém požadovaném měřicím rozsahu. Nový čtyřelektrodový vodivostní sensor Memosens CLS82D navíc nabízí certifikovaný aseptický design.

Spolehlivé produkty a procesy

Jedinečným detailem nového senzoru je vlastní měřicí element sestávající z platinových elektrod usazených v keramice. Výhodou kombinace právě těchto materiálů je jejich podobná teplotní roztažnost. I při extrémních teplotních změnách zůstávají materiály těsně semknuté a nevznikají mezi nimi žádné mezery. Díky unikátnímu designu je senzor nejen čistitelný ale také aseptický! To je potvrzeno certifikáty EHEDG a 3-A, senzor vyhovuje také farmaceutickým požadavkům FDA a USP Class VI.

Senzor Memosens CLS82D vytváří nové standardy v rámci procesní bezpečnosti díky inovativní diagnostické funkci Electrode Connection Surveillance. Tato zajišťuje, že na převodník je vyslána chybová hláška v okamžiku přerušení spojení mezi měřicími elektrodami a elektronikou v hlavici senzoru. V kombinaci s pokročilými diagnostickými funkcemi technologie Memosens uživatel těží ze spolehlivého sledování měřicího okruhu krátce řečeno “od hlavy až k patě”. Ukládání dat přímo v hlavici senzoru umožňuje uživateli vedení dokumentace ve shodě se všemi příslušnými předpisy a zpětnou dohledatelnost dat. Všechny úkony (kalibrace, sterilizace) lze pak archivovat s příslušným sériovým číslem senzoru např. pomocí software Memobase Plus.

Zvýšená dostupnost provozu

Používáním technologie Memosens lze procesní odstávky snížit na minimum. Schopnost senzorů fungovat tzv. plug & play znamená, že Memosens CLS82D lze integrovat do vašeho procesu v nejkratším možném čase. To zjednodušuje uvedení do provozu a údržbu. Dokonalý management senzorů a kvality pak dotváří software Memobase Plus, díky kterému kalibrujete senzory za ideálních podmínek v laboratoři.

Konzistentní data v laboratoři a v procesu

Nový Memosens CLS82D je zkonstruován tak, aby stejný sensor mohl sloužit stejně dobře v laboratoři, v poloprovozu i v samotném výrobním procesu. Díky kompaktnímu designu, široké nabídce procesních připojení a spolehlivým hodnotám v celém měřicím rozsahu je tento sensor tou správnou volbou pro mnoho aplikací. Univerzálnost použití senzoru garantuje standardizovaná data a přesné hodnoty v každé situaci.

Více informací o CLS84D na www.cz.endress.com

Kontaktní senzor do „špinavých“ aplikací

Datum 19.05.2016

Měřicí senzory kontaktního typu, často označované také jako taktilní senzory nebo kontaktní senzory, jsou ideální pro náročná průmyslová prostředí, ve kterých se nelze vyhnout situacím, kdy měřené povrchy mohou být kontaminovány oleji, chladicími kapalinami, mastnotami, tuky, vodou nebo prachem.

Kontaktní typy senzorů versus optické senzory

Optické senzory – na rozdíl od kontaktních měřicích čidel – nejsou schopné provést natolik přesná měření s takto kontaminovanými povrchy. To, co však může být problematické u kontaktních měřidel, je mechanické příčné zatížení. Toto příčné zatížení výrazně snižuje jejich životnost a má i vliv na přesnost měření. Panasonic uvádí na trh nové kontaktní měřicí senzory série HG-S, která řeší tento problém a jsou vhodná pro náročné potřeby průmyslu.

Zvýšená mechanická stabilita

Zvýšená stabilita kontaktních měřicích čidel Panasonic byla vylepšena použitím vysoce přesných kluzných ložisek. Stopka vřetene byla navržena a umístěna tak, aby kontakt mezi měřenou plochou a skleněným čidlem minimalizoval dopad na prováděná měření. Další výhodou je skutečnost, že sklo má velmi nízký koeficient tepelné roztažnosti, a proto nemá žádný vliv na měření v celém rozsahu provozních teplot. Konvenční měřicí senzory kontaktního typu dosahují typické životnosti zhruba jeden milion příčných zatížení, zatímco řada HG-S dosahuje životnosti 100 milionů příčných zatížení, což je stokrát více.

Použitá technologie CMOS umožňuje absolutní měření s rozlišením 0,1 mikronu a přesnost zobrazení dosahuje jednoho mikronu.

Absolutní zjišťování polohy

Při použití v průmyslových provozech, kde rozhoduje především produktivita, je vhodnější absolutní zjišťování polohy oproti detekci kumulativní. Tím se lze vyhnout opakované nutnosti běhů nulovou polohou měřidla.

Zesilovač

Zesilovač je určený pro montáž na DIN lištu a má dobu odezvy pouhé 3 ms. Digitální displej se dvěma řádky s integrovaným grafickým ukazatelem jsou dobře čitelné. K jedné řídicí jednotce (master) lze najednou připojit až 15 podřízených jednotek (slave). Tak je možné do těchto jednotek kopírovat nastavení a shromažďovat z nich výsledky měření. Dalším bonusem je, že k realizaci zapojení je zapotřebí méně kabeláže.

Další informace

• Bezkontaktní snímač typu HG-S: https://www.panasonic-electric-works.com/cz/merici-senzor-hg-s.htm





http://www.panasonic-electric-works.cz

Digitální elektroměry pro měření činné i jalové energie

Datum 11.05.2016

Společnost Schrack Technik uvádí na trh novou řadu vysoce výkonných digitálních elektroměrů vhodných pro podružné i fakturační měření. Fakturační měření se používá všude tam, kde je třeba provést správné rozdělení nákladů  na jednotlivé spotřebitele za energii naměřenou v místě dodávky.

Tyto produkty se vyznačují nejen vysokou kvalitou a životností, což je zaručeno využítím nejmodernějších technologií a postupů při jejich výrobě, takže na trh je uváden výrobek špičkové úrovně a kvality. Elektroměry splňující požadavky evropské směrnice MID (Measuring Instruments Directive) pro měřicí přístroje se vyznačují nejen vysokou přesností ale i velmi nízkou spotřebou energie a jsou dodávány v různých provedeních, co se týče jak způsobu měření tak i druhu komunikace.

Použití:

• Pro průmyslové aplikace a pro fakturační účely
• Kompaktní provedení šířky 6 TE
• 1 nebo 2 tarify
• 8-místný LCD displej
• MID certifikace (pro činnou energii)
• Nastavitelný převod měničů

Technická data

• Napětí: Trojfázové, 4-vodičový elektroměr, 3x 230/400V AC
• Proud: 0,25 – 80A
• Jmenovitý proud: 0,25 – 5 (80)A
• Frekvence: 50 Hz
• Třída přesnosti: B podle EN 50470-1, -3
• Druh měření – činný výkon: + P (s blokováním zpětného chodu)
• Impulzní konstanty: LED: 1000 – 2000 Imp./kWh
• Impulzní výstup: 10 – 1000 Imp./kWh
• Délka impulzu: 30, 50 nebo 100 ms
• Registry: Počet: max. 2 tarifní registry T1 a T2 pro každý směr energie (volit.)
• Řídící vstupy pro řízení tarifu: 1
• Systémové napětí: 230 V AC

Použití

• Pro průmyslové aplikace a pro fakturační účely
• Kompaktní provedení šířky 6 TE
• 1 nebo 2 tarify
• 8-místný LCD displej
• MID certifikace (pro činnou energii)
• Nastavitelný převod měničů

Technická data

• Napětí: Trojfázové, 4-vodičový elektroměr, 3x 230/400V AC
• Proud: 5A
• Jmenovitý proud: 5 (6A)
• Frekvence: 50 Hz
• Třída přesnosti: B podle EN 50470-1, -3
• Druh měření – činný výkon: + P (s blokováním zpětného chodu)
• Impulzní konstanty: LED: 10000 – 100000 Imp./kWh
• Impulzní výstup: 100- 100000 Imp./kWh
• Délka impulzu: 30, 50 nebo 100 ms
• Registry: Počet: max. 2 tarifní registry T1 a T2 pro každý směr energie (volit.)
• Řídící vstupy pro řízení tarifu: 1
• Systémové napětí: 230 V AC

www.schrack.cz

Dálkový monitoring pomocí sítí mobilních operátorů

Datum 12.04.2016

Energeticky úsporná stanice vzdáleného ovládání (RTU) společnosti Siemens umožní dálkový monitoring pomocí sítí mobilních operátorů

• Nová stanice vzdáleného ovládání Simatic RTU3030C
• Nezávislý provoz bez potřeby místního zdroje napájení
• Robustní provedení umožňující použití při teplotě od -40 do +70 °C
• Spolehlivý bezdrátový přenos provozních dat

Společnost Siemens rozšířila svoji řadu vzdáleně ovládaných stanic (RTU – Remote Terminal Unit) o model Simatic RTU3030C. Kompaktní modul se vyznačuje energeticky vysoce úsporným provedením. Stanici lze používat pro monitorování míst měření ve velmi rozlehlých instalacích, přičemž není závislá na místním zdroji napájení ani na kabelové komunikační infrastruktuře. Uživatelé mohou využívat výhod bezdrátového přístupu k hlavním procesním údajům, jako je měření hladiny, průtoku, teploty či tlaku ze vzdálených míst distribuovaného měření.

Jednotka RTU pracuje zcela nezávisle díky možnosti napájení z baterií či solárního článku, což umožňuje její flexibilní použití v celé řadě nových aplikací. Typicky pak v odvětvích zpracování a úpravy čisté i odpadní vody, v zemědělství nebo pro sledování majetku. Toto zařízení lze používat například i pro detekci netěsností či pro sledování čerpacích stanic nebo zařízení pro zásobování vodou, kde může měřit úrovně plnění v nádržích a silech, či pro zavlažovací systémy v zemědělství. Robustní provedení umožňuje použití při těch nejnáročnějších provozních podmínkách (-40 až +70 °C). Doplňkové pouzdro s krytím IP68 zajišťuje spolehlivý provoz i v případě povodní.

Jednotky RTU jsou často používány v rozlehlých distribučních oblastech, v řadě případů v místech měření bez vlastní infrastruktury pro komunikaci či napájení. Právě zde energeticky vysoce úsporné RTU3030C převyšují konkurenci. Stanice shromažďují měřená data z připojených snímačů a přenáší je do řídicího střediska. Jednotku RTU lze napájet až dvěma vysoce výkonnými bateriemi v průmyslovém provedení nebo i z nabíjecí baterie (v kombinaci se solárním článkem). Uživatelé rovněž mohou připojit stejnosměrný zdroj napájení o napětí 12 až 24 V, pokud je k dispozici. Různé možnosti napájení lze dle potřeby kombinovat.

Jednotku RTU3030C lze provozovat v režimu spánku, aktualizace, komunikace a v servisním režimu. Příkon v režimu spánku činí méně než 2 miliwatty (mW) a umožňuje spolehlivý provoz po dobu několika let. Přenos měřených hodnot do řídicího střediska přes bezdrátovou síť využívá integrovaný UMTS modem. Přenos hodnot probíhá pomocí zabezpečeného připojení OpenVPN či šifrovaných e-mailů. Komunikace může být řízena na základě času nebo události a lze ji rovněž nakonfigurovat individuálně pro každou procesní hodnotu. Jednotka RTU3030C okamžitě hlásí veškeré hodnoty překračující definované prahové hodnoty prostřednictvím zpráv SMS nebo e-mailů – a to i v režimu spánku – aby zajistila rychlou reakci servisních techniků. Uživatelé mohou jednotku RTU3030C přepnout do servisního režimu za účelem údržby, např. výměny baterií bez ztráty dat.

Jednotku Simatic RTU3030C lze pohodlně konfigurovat a firmware aktualizovat pomocí běžného webového prohlížeče. Rovněž ji lze pomocí softwarového balíčku TeleControl Server Basic propojit s DCS systémem Simatic PCS 7 či SCADA systémem Simatic WinCC. Přímé připojení k systému Simatic PCS 7 / TeleControl či Simatic WinCC / TeleControl je možné také pomocí mezinárodních protokolů pro vzdálené ovládání IEC 60870-5-104 a DNP3. Díky této podpoře celé řady protokolů pro vzdálené ovládání nabízí flexibilní možnosti připojení k libovolnému systému SCADA.

Další informace o tomto tématu naleznete na adrese www.siemens.com/rtu3030c

FOXON na veletrhu AMPER 2016: FIOT 365 – prediktivní údržba v jednom systému

Datum 18.03.2016

Společnost FOXON na veletrhu AMPER 2016 představí konkrétní řešení pro realizaci požadavků Industry 4.0 v průmyslových podnicích. Pro začátek jsme se zaměřili na nejžádanější oblast současného průmyslu, kterou je Condition Monitoring.

Výrobní podniky se postupně připravují na implementací Industry 4.0 tak, aby tento zajímavý přístup k moderní výrobě nezůstal jen v prezentacích na nástěnce. Přitom se stačí vrátit k selskému rozumu a dělat věci jednoduše, mít přehled o všech procesech a dokázat předvídat jejich vývoj. Základem je sběr dat na vybraných místech a jejich správné zpracování. Bohužel řada podniků svá výrobní data buď nesbírá, nebo je naopak získává příliš složitě. Mnoho údajů se dodnes opisuje ručně a často se setkáváme i se situací, kdy data lze spatřit na jediném počítači v uzamčené kanceláři. Management pak na poradách pracuje s výtisky nesrozumitelných tabulek, informace ve výrobě se předávají ve zkreslené formě a zoufalí pracovníci údržby střídají nekonečné preventivní obchůzky s opravami náhlých havárií strojů. A do toho se má zavádět Industry 4.0?

Mnoho zákazníků se ptá, kde začít?

Odpovědí FOXONu je Condition Monitoring. Jedním z pilířů Industry 4.0 je změna pohledu na výrobu a konkrétně na údržbu provozu. Monitorování stavu strojů vede k úsporám cestou prodloužení životnosti strojů, včasného odhalování poruch a jejich příčin, a tím k zamezení neplánovaných odstávek.

Rok trvaly podrobné analýzy trhu, dostupných produktů a požadavků zákazníků – výsledkem je platforma FIOT 365. Jeden systém, ve kterém lze jednoduše a rychle měřit, archivovat, predikovat a vyhodnocovat. Aplikace, která roste a vyhovuje modernímu pojetí chytrých továren (SMART factory). Zní neuvěřitelně, že by mohl existovat jeden nástroj na vše, ale právě to se podařilo díky tisícům vývojářů a techniků, jejichž tým je zárukou neustálého rozšiřování technických možností platformy a implementace novinek.

Nasazením FIOT 365 se údržba z reaktivní a preventivní postupně mění na prediktivní (tj. permanentní sledování a následně údržba podle potřeby). Na základě měření důležitých veličin a jejich analýzou (např. hlídání zvýšení teplot, vibrací, poškozených datových paketů) lze vysledovat náznaky blížícího se problému a včas reagovat naplánováním údržby.

Nejžádanější oblasti Condition Monitoringu jsou následující:

Měření vibrací

Vibrodiagnostika je v průmyslových provozech jednou z nejdůležitějších součástí prediktivní údržby. Průběžným sledováním stavu stroje (sběr dat z ložisek, trendy vibrací, dynamické rázy) lze zachytit změny signalizující blížící se poruchu. Novinkou loňského roku byly bezdrátové senzory vibrací, vhodné pro umístění na pohybující se části strojů, u kterých je problematické využívat kabelové propojení. Naměřené údaje jsou centralizovány do jednoho software, který sleduje případné překročení nastavených mezí a kontaktuje obsluhu či servisní oddělení.

Spotřeba energie

Kontrola spotřeby elektrické energie vede k úsporám ve všech oblastech, nejen v průmyslu. Měření spotřeby a možnost porovnání vývoje pro zvolené časové horizonty (spotřeba denní, týdenní, měsíční, roční, …) napomáhá lépe odhadnout současné i budoucí náklady na provoz. Kromě toho zvýšená spotřeba může sama o sobě naznačovat problém ve stroji, jehož rozvoji lze tímto měřením předejít. V nabídce FOXONu jsou přímé i nepřímé klešťové měřáky spotřeby el.energie, jejichž instalace zabere jen pár minut.

Diagnostika sítí Profibus / ProfiNet

Příčiny poruch průmyslových sítí bývají obtížně dohledatelné, a proto jejich odstranění bývá zdlouhavé a nákladné. Všechny chyby v zapojení mohou způsobit pozvolné snižování kvality signálu až k nečekaným výpadkům celé sítě. Důležité proto je i hlídání zdánlivě fungujících sítí a včasná identifikace problému. Společnost FOXON nabízí testery pro permanentní analýzu sítí PB/PN, které hlídají kvalitu signálu a vznikající chyby v kabeláži.

FOXON jako první firma poskytuje permanentní hlídání optických ProfiNet kabelů POF (Plastic optical fiber), které lze provést pomocí existujících prvků (např. switche SCALANCE), tj. bez nutnosti odstavení linky, odstřižení kabelů a doplnění dalšího HW. Naměřené hodnoty rezervy a délky optického kabelu vypovídají o možnostech fungování provozu linky.

COMbricks moduly (fy Procentec) jsou určeny pro dlouhodobé nepřetržité hlídání sítě Profibus. Dovolují permanentní monitoring a diagnostiku přes webový prohlížeč.

K okamžité diagnostice např. při servisním zásahu je vhodný Procentec Profibus tester a analyzátor ProfiTrace 2. Stačí jej připojit přes USB kabel k počítači a ihned lze měřit signály A-B, analyzovat jednotlivé zprávy, graficky sledovat živé napětí na všech stanicích sítě najednou, zobrazit topologii sítě včetně vzdáleností, simulovat stanici Master a na závěr vygenerovat detailní zprávu s výsledky.

Měření teplot

Teplota okolního prostředí má vliv na spotřebu energie, na životnost a spolehlivost průmyslových technologií, hygienu práce i na celkovou bezpečnost. Proto je potřeba sledovat teploty ve výrobních halách a skladovacích prostorech, v serverovnách i uvnitř elektrických rozváděčů. Podle výsledků měření lze nastavit automatické ovládání ventilace nebo varovné hlášení o problému funkce klimatizace. Navíc každé zvýšení teploty u strojů a zařízení může znamenat blížící se poruchu a nutný servisní zásah.

Měření tlaků

Průmyslové podniky, které využívají hydraulické nebo pneumatické mechanismy a pohony, se setkávají s problémy způsobenými netěsnostmi vedení nebo s kolísáním dodávek stlačeného média. Měření tlaku je pro ně životně důležité. Dalšími oblastmi pro sledování tlaku jsou potrubní rozvody, čerpací technika, větrání, klimatizace apod.

Bezdrátové tlakové senzory mohou fungovat bud přímo připojené na odbočku, nebo lze využít bezdrátové senzory, které měří analogový výstup (4 – 20mA, 0-10V) z jiného zařízení (např. z již existujícího tlakového senzoru). Naměřené údaje jsou v další fázi převedeny zpět na hodnoty tlaku.

Řízení osvětlení

Senzory detekce světla lze využít při řízení osvětlení např. průmyslových halách, a tím dosáhnout úspor odstraněním zbytečné spotřeby elektrické energie při automatické detekci dostatečné světelné úrovně. Výhodami jsou instalace bez změn dosavadní kabeláže, bezdrátový přenos i na vzdálenost stovky metrů a mobilní ovládání (rozsvítit / zhasnout zvolenou oblast).

FIOT 365 sdružuje do jediného balíčku produkty pro všechny úrovně SMART aplikací:

• bezdrátové senzory pro měření veličin (nízká spotřeba, různé velikosti podle napájecích baterií, průmyslová verze s robustním provedením, silnější baterií a krytím IP66)
• brány pro sběr a koncentraci dat (komunikace přes USB, WiFi Ethernet, Modbus, 2G, 3G, LTE)
• software pro zpracování a archivaci dat – existují dvě varianty:
• nízkonákladové řešení pro menší množství dat na cloudu – iMonnit Portal, popř. lokální řešení v rámci podniku – iMonnit Express / Enterprise (fy Monnit),
• řešení pro velké požadavky na cloudu nebo lokálním úložišti – platforma ThingWorx (fy PTC), což je kompletní vertikální vývojová platforma, skládající se z jednotlivých komponent, určená pro rapidní vývoj kompletních IoT řešení.

Hlavními vlastnostmi platformy FIOT 365 jsou:

• široká základna pro sběr dat (analogová, digitální, bezdrátové, PLC, atd.)
• konektivita různých zařízení a protokolů na všech úrovních (shop floor = senzory, top floor = ERP systémy)
• integrace nejrůznějších rozhraní (RFID, OPC, MQTT, ZigBee, BlueTooth, QR, RestApi, LTE, 3G, atd.)
• analytické nástroje pro predikci poruch (machine learning system)
• přehledná vizualizace a výstupy (názorné a intuitivní, pomocí barevných semaforů, grafů)
• databáze a prostor pro platnou uživatelskou dokumentaci
• umístění dat v internetovém úložišti (Cloud – dostupné z celého světa) nebo lokálním úložišti (dostupné pouze v rámci podniku)
• zpracování velkého množství dat (Big Data) – sběr dat z desetitisíců zařízení, současně obsluha statisíců požadavků a tisíců uživatelů
• škálovatelnost a jednoduchá správa (umožňuje další růst)
• online dostupnost dat po celý rok
• platba formou ročního pronájmu poskytnutých služeb (zajišťuje servis od dodavatele, aktualizace SW, atd.)

FIOT 365 poskytuje okamžitě aktuální živá data, která jsou potřebná pro rozhodování při havarijních stavech, k prezentacím na porady, dostupná z celého světa. Odstraňuje nedostatky, jako je nejednotnost, nesrozumitelnost a neaktuálnost podání dat.

Disponuje názorným a intuitivním prostředím dostupným jako webová aplikace – dashboardem, ve kterém uživatel může zobrazit i ovládat:

• náhled na provozní halu nebo stroj s rozmístěním sledovaných senzorů a zařízení
• aktuální stav zařízení
• data v přehledných grafech
• stoupající či klesající trendy
• stavy baterií senzorů
• pop-up okna do jiných webových aplikací již existujících systémů (např. Combricks – stav Profibus sítě)
• uživatelské dokumentace a návody, videa

Novinkou v zapojení moderních technologií do údržby je využití rozšířené reality (augmented reality). V praxi to znamená, že na tabletu / chytrém telefonu spustíte speciální aplikaci podobnou fotoaparátu, namíříte jej např. na rozváděč a na displeji vidíte obrázek rozváděče s digitálními čísly – např. aktuální údaje o odběru elektřiny, trend spotřeby apod.

Společnost FOXON představí na veletrhu AMPER všechny zmíněné možnosti pro Condition Monitoring. Návštěvníci budou mít možnost vyzkoušet si nová řešení a poradit se o jejich zapojení do existujících provozů.
